Аддитивные технологии. Современные технологии обработки материалов и прототипирование.

Современная промышленность активно развивает методы и технологии, которые помогают ускорить производство, повысить его точность и гибкость. Одной из таких передовых технологий являются аддитивные технологии. Они позволяют создавать объекты послойно, добавляя материал слой за слоем, подобно тому, как художник накладывает мазки краски на холст. Эта статья расскажет о том, что такое аддитивные технологии, как они используются для обработки материалов и создания прототипов, а также о перспективности этих методов в будущем.

Скачать презентацию

Что такое аддитивные технологии

Аддитивные технологии — это группа методов, при которых изделия создаются добавлением материала, а не его удалением, как это происходит в традиционной обработке (резание, сверление и т.д.). Основой этой технологии является послойное наплавление материала, что позволяет достигать высокой точности и минимальных отходов производства. Это делает аддитивные технологии крайне эффективными, особенно когда речь идет о сложных геометриях, создании уникальных изделий или быстром прототипировании.

Наиболее известным примером аддитивных технологий является 3D-печать. 3D-принтеры могут работать с самыми различными материалами: пластиками, металлами, керамикой, а также композиционными материалами. Основным преимуществом такого подхода является возможность производить изделия практически любой формы, которую трудно или даже невозможно создать с использованием традиционных методов обработки.

Принципы работы аддитивных технологий

Работа с аддитивными технологиями начинается с компьютерной 3D-модели будущего изделия. Созданная модель загружается в специальное программное обеспечение, которое разделяет объект на тонкие горизонтальные слои. Затем эти слои последовательно воспроизводятся на рабочей платформе 3D-принтера.

Материалы для печати могут быть разными, и в зависимости от материала применяется соответствующая технология печати. Например, для работы с пластиком применяется метод экструзии, когда материал плавится и вытесняется через сопло, чтобы создать заданную форму. Металлические изделия создаются при помощи технологии селективного лазерного плавления, когда лазер плавит металлический порошок, послойно формируя деталь.

Основные технологии аддитивного производства

Существует несколько основных видов аддитивных технологий, каждая из которых обладает своими особенностями и используется в зависимости от задач:

1. FDM (Fused Deposition Modeling – метод послойного наплавления) — это наиболее распространенная технология, основанная на послойной экструзии расплавленного материала. Преимущество FDM заключается в доступности и возможности печати из разных видов пластика.
2. SLS (Selective Laser Sintering – выборочное лазерное спекание) — метод, при котором лазер сплавляет частицы порошка (чаще всего пластикового) для создания объекта. Этот метод позволяет производить прочные и сложные конструкции без использования поддерживающих структур.
3. SLA (Stereolithography – стереолитография) — технология, использующая ультрафиолетовый лазер для отверждения фотополимерной смолы. SLA обеспечивает высокую точность и гладкость поверхности изделий.
4. SLM (Selective Laser Melting – выборочное лазерное плавление) — метод, схожий с SLS, но применяющийся для работы с металлическими порошками. SLM позволяет изготавливать прочные металлические детали сложной формы.
5. EBM (Electron Beam Melting – электронно-лучевая плавка) — технология, в которой используется электронный луч для плавления металлического порошка. EBM применяется в авиационной и медицинской промышленности для создания деталей с высокими требованиями к прочности.
6. DMLS (Direct Metal Laser Sintering – прямое лазерное спекание металлов) — метод, при котором используется лазер для послойного спекания металлического порошка. DMLS позволяет создавать металлические детали с высокой точностью и сложностью.
7. Binder Jetting (впрыскивание связующего вещества) — технология, при которой на слой порошкового материала наносится специальный связующий агент, который соединяет частицы между собой. Этот метод применяется для создания как металлических, так и керамических изделий.
8. LENS (Laser Engineered Net Shaping – лазерная инженерия сетки) — технология, в которой используется лазер для наплавления металлического порошка, создавая изделия послойно. LENS применяется для восстановления изношенных деталей и создания уникальных компонентов. Одной из целей LENS является изготовление небольших партий деталей или форм высокой плотности.

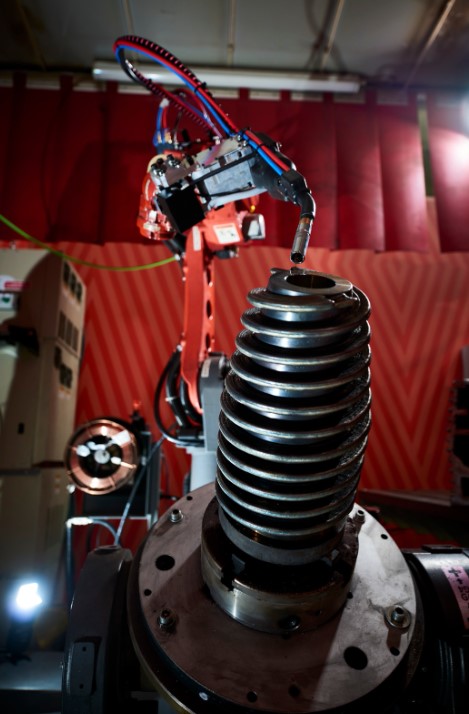

9. WAAM (Wire Arc Additive Manufacturing – аддитивной производство сварочной дугой) — метод, при котором используется сварочная дуга для наплавления металлической проволоки. WAAM применяется для создания крупных металлических конструкций и активно используется в судостроении и авиации.



Современные технологии обработки материалов

Современные технологии обработки материалов включают как традиционные, так и новейшие методы. Помимо аддитивных технологий, существуют такие технологии обработки, как лазерная резка, гидроабразивная резка, электроэрозионная обработка, а также химическое травление. Эти методы позволяют добиться высокой точности обработки и применяются в различных отраслях — от машиностроения до производства электроники.

• Лазерная резка — это метод, при котором используется лазерный луч для резки материалов. Он позволяет выполнять высокоточную обработку металлов, пластмасс и даже дерева, а также обеспечивает минимальные отходы производства.
• Гидроабразивная резка — метод, в котором используется струя воды с абразивными частицами для резки твердых материалов. Гидроабразивная резка не нагревает материал, что делает ее идеальной для обработки термочувствительных материалов.
• Электроэрозионная обработка (ЭЭО) — это метод, основанный на использовании электрических разрядов для удаления материала. ЭЭО применяется для обработки твердых и труднообрабатываемых материалов, таких как титан и закаленные стали.
• Химическое травление — это процесс, при котором используются химические реактивы для удаления слоев материала. Этот метод широко применяется в микроэлектронике для создания печатных плат и других тонкослойных структур.

В дополнение к этим методам активно развиваются и другие технологии, такие как ультразвуковая обработка, плазменная резка и криогенная обработка. Современные методы обработки материалов позволяют достигать высокой точности и качества готовых изделий, что особенно важно в высокотехнологичных отраслях, таких как авиакосмическая и медицинская промышленность.

Прототипирование с помощью аддитивных технологий

Одной из важнейших областей применения аддитивных технологий является прототипирование. Прототипирование — это процесс создания пробного образца изделия перед его серийным производством. Раньше на создание прототипов уходило много времени и ресурсов, так как требовалось производить формы и оснастку. С появлением 3D-принтеров процесс значительно упростился.

Благодаря аддитивным технологиям, прототипы можно создавать быстро и с минимальными затратами. Инженеры и дизайнеры могут тестировать свои идеи, вносить изменения в конструкцию и сразу же распечатывать новый вариант. Это позволяет экономить не только время, но и деньги, что делает прототипирование важной частью современного проектирования.

Процесс прототипирования с использованием аддитивных технологий состоит из нескольких этапов. Сначала разрабатывается цифровая модель будущего изделия, которая затем адаптируется для печати с помощью программного обеспечения. После этого осуществляется печать прототипа, который может использоваться для тестирования функциональности, дизайна и эргономики изделия. Важно, что изменения в конструкции можно вносить непосредственно в цифровую модель, после чего печать можно повторить. Это значительно ускоряет процесс и позволяет добиться оптимального результата за минимальное время.

Прототипирование также играет важную роль в разработке потребительских товаров. Компании могут создавать прототипы своих продуктов для тестирования перед массовым производством. Это позволяет выявить возможные проблемы и улучшить дизайн до того, как продукт поступит на рынок. Кроме того, прототипы можно использовать на презентациях и выставках, чтобы потенциальные клиенты могли оценить будущий продукт.

Одним из ключевых преимуществ аддитивного прототипирования является возможность создания сложных и детализированных моделей, которые невозможно или очень трудно реализовать с помощью традиционных методов обработки. Это особенно важно для отраслей, где требуется высокая точность, например, в медицине, где создаются прототипы имплантатов, или в автомобилестроении, где моделируются элементы сложных механизмов.

Благодаря возможностям быстрого изменения конструкции и адаптации, аддитивные технологии прототипирования обеспечивают высокий уровень гибкости. Это позволяет сократить цикл разработки продукта и быстрее выйти на рынок, что особенно важно в условиях высокой конкуренции. Также они позволяют инженерам и дизайнерам экспериментировать с различными материалами и формами, создавая прототипы, которые будут максимально соответствовать их требованиям.

Применение аддитивных технологий в различных отраслях

Аддитивные технологии применяются в самых разных отраслях. В медицине их используют для создания индивидуальных протезов, имплантатов и даже органов на основе биоматериалов. Авиационная и автомобильная промышленность активно применяют 3D-печать для производства сложных деталей, что позволяет снизить вес конструкции и увеличить эффективность.

Также 3D-принтеры используются в архитектуре и строительстве. Например, можно создать уменьшенные модели зданий для презентации или даже напечатать полноценные конструкции домов. В образовании аддитивные технологии позволяют учащимся визуализировать и лучше понимать сложные концепции, а также развивать навыки работы с современными технологиями.

В искусстве и дизайне аддитивные технологии дают новые возможности для творчества. Художники и дизайнеры могут создавать сложные скульптуры и арт-объекты, которые невозможно было бы создать традиционными методами. Это открывает новые горизонты для искусства и позволяет комбинировать различные техники и материалы.

Преимущества и недостатки аддитивных технологий

Как и у любой технологии, у аддитивных методов производства есть свои преимущества и недостатки. Основные преимущества включают:

• Экономия материалов: так как процесс основан на добавлении, а не на удалении материала, отходов получается значительно меньше.
• Гибкость в проектировании: можно создавать объекты практически любой формы и сложности, что особенно полезно при разработке уникальных изделий.
• Быстрое прототипирование: возможность быстро создавать прототипы, тестировать их и вносить изменения.
• Персонализация: аддитивные технологии позволяют легко производить изделия, адаптированные под конкретные нужды или предпочтения, будь то индивидуальный протез, кастомизированная деталь или уникальное украшение.

Однако существуют и некоторые ограничения:

• Ограниченная скорость производства: печать больших объектов занимает много времени, что может быть недостатком при серийном производстве.
• Ограничения по материалам: не все материалы подходят для аддитивной печати, а свойства готовых изделий могут уступать аналогам, созданным традиционными методами.
• Требования к постобработке: часто изделия, напечатанные на 3D-принтере, требуют дополнительной обработки, например шлифовки или покрытия, чтобы достичь нужного качества поверхности.
• Высокая стоимость оборудования: профессиональные 3D-принтеры и материалы для печати могут быть довольно дорогими, что ограничивает доступность технологии для некоторых предприятий и пользователей.

Перспективы развития аддитивных технологий

Будущее аддитивных технологий выглядит весьма перспективно. С развитием материаловедения и улучшением методов печати, аддитивное производство становится все более доступным и эффективным. В ближайшие годы ожидается появление новых видов 3D-принтеров, которые будут способны печатать из более прочных и разнообразных материалов.

Одним из перспективных направлений является создание композитных материалов, которые сочетают в себе свойства различных материалов, таких как прочность металла и легкость пластика. Это позволит расширить область применения аддитивных технологий, делая их конкурентоспособными в отношении традиционных методов обработки.

Также активно развивается направление биопечати, позволяющее создавать органические структуры для использования в медицине. Биопечать открывает перспективы для производства органов, которые смогут полностью заменить поврежденные или больные органы человека.

Другим перспективным направлением является развитие аддитивных технологий в космической отрасли. Аддитивное производство позволяет производить детали и инструменты прямо в космосе, что может значительно сократить затраты на доставку грузов и обеспечить независимость от поставок с Земли. В будущем, когда начнется активное освоение других планет, возможность печатать конструкции и инструменты на месте станет незаменимой.

Заключение

Аддитивные технологии — это не просто современный тренд, а настоящий прорыв в области производства и проектирования. Эти методы дают возможность создавать сложные изделия с минимальными затратами и высокой точностью. Благодаря аддитивным технологиям, процесс создания новых изделий становится быстрее и проще, что открывает новые возможности для инженеров, конструкторов и дизайнеров.

Аддитивное производство уже сейчас меняет подход к созданию продукции, делая его более гибким и экологичным. В будущем, с развитием новых технологий и материалов, аддитивные методы станут неотъемлемой частью всех производственных процессов, позволяя создавать изделия, о которых ранее можно было только мечтать.
