Практическая работа «Выполнение эскиза модели технического устройства» — это урок 2 по ФРП ООО РФ по предмету «Технология» в 6 классе. На этом уроке учащиеся переходят от знакомства с понятиями модели и моделирования к самостоятельной практической деятельности. Школьникам предстоит рассмотреть техническое устройство, определить его назначение и конструктивные особенности, выделить основные части, а затем передать форму объекта с помощью эскиза. Такая работа помогает понять, как инженер или конструктор переводит идею и реальные свойства предмета в понятное графическое изображение.
Эскизирование занимает важное место в технической деятельности. Прежде чем изготовить изделие, изменить конструкцию или создать новую модель, необходимо представить будущий результат. Иногда для этого используется подробный чертёж, компьютерная 3D-модель или макет, однако на начальном этапе часто достаточно эскиза. Он позволяет быстро зафиксировать форму изделия, показать расположение его частей, обозначить основные размеры и продумать конструкцию.
Во время практической работы учащийся действует не просто как человек, который рисует предмет. Он выполняет небольшую инженерную задачу: анализирует объект, определяет наиболее важные особенности его устройства, выбирает способ изображения, проверяет полученный результат и при необходимости предлагает улучшения. Поэтому тема связана одновременно с моделированием, графической грамотностью и знакомством с принципами инженерной деятельности.
Что такое модель технического устройства
Модель — это упрощённое представление реального объекта, в котором сохраняются свойства и особенности, необходимые для его изучения. Модель не обязана повторять настоящий предмет во всех деталях. Важно, чтобы она помогала понять то, ради чего была создана.
Например, если необходимо изучить конструкцию коробки с крышкой, на модели достаточно показать корпус, крышку, способ соединения этих элементов и основные размеры. Цвет рисунка на поверхности коробки или небольшие декоративные элементы при этом могут не иметь значения. Если рассматривается велосипед, важными становятся рама, колёса, руль, седло, вилка и педали. Для музыкальной колонки необходимо показать корпус, динамики, элементы управления и другие части, определяющие её устройство.
Таким образом, при моделировании сначала нужно решить, какие свойства объекта являются существенными. Это один из основных принципов инженерной работы: не просто смотреть на предмет, а понимать его устройство и функцию.

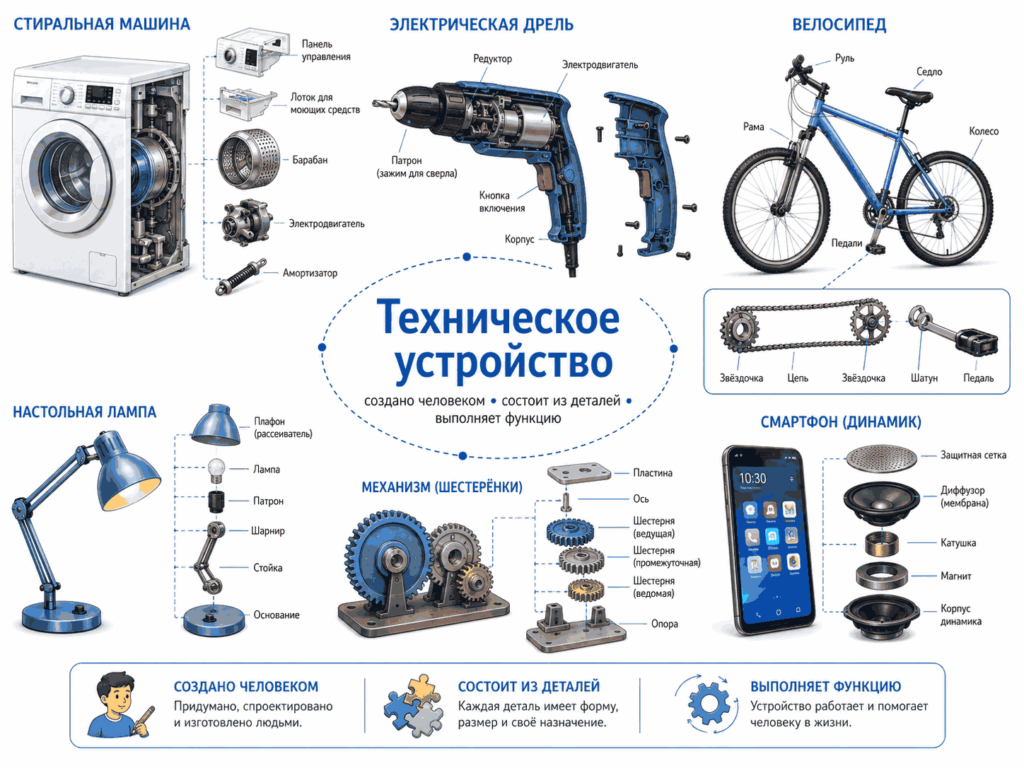

Что такое техническое устройство
Техническое устройство — это созданный человеком объект, состоящий из отдельных элементов или деталей и предназначенный для выполнения определённой функции. Технические устройства окружают нас постоянно. К ним относятся бытовая техника, инструменты, транспорт, осветительные приборы, электронные устройства, механизмы и множество других предметов.
Даже сравнительно простой объект можно анализировать как техническое устройство. Коробка с крышкой выполняет функцию хранения предметов и состоит как минимум из корпуса и крышки. Музыкальная колонка предназначена для воспроизведения звука и включает корпус, динамики, органы управления, а внутри — электронные компоненты. Велосипед позволяет человеку передвигаться и имеет значительно более сложную систему элементов: раму, два колеса, руль, седло, педальный механизм, цепную передачу, тормоза и другие части.
Перед выполнением эскиза важно определить не только внешний вид предмета, но и назначение его основных элементов. Это позволяет изображать объект осмысленно.
Что такое эскиз
Эскиз — это графическое изображение предмета, выполненное обычно от руки, без обязательного применения чертёжных инструментов, но с соблюдением основных пропорций и правил технического изображения. По эскизу должно быть понятно, какую форму имеет предмет, из каких основных частей он состоит и как эти части расположены относительно друг друга.
Эскиз отличается от обычного художественного рисунка. Художнику может быть важно передать цвет, свет, фактуру или настроение. В техническом эскизе на первом месте находятся форма, размеры и конструкция объекта. Поэтому предмет изображается достаточно строго и понятно.
При выполнении эскиза не требуется абсолютная художественная точность. Гораздо важнее, чтобы изображение было аккуратным, пропорциональным и информативным. Если человек, рассматривающий эскиз, может понять форму и устройство предмета, значит основная задача выполнена.
Зачем выполнять эскиз модели технического устройства
Эскиз помогает зафиксировать техническую идею. Иногда человек представляет будущий объект достаточно ясно, но пока не изобразит его на бумаге, ему трудно заметить несоответствия и слабые места конструкции. Именно поэтому инженеры и конструкторы используют графические модели.
С помощью эскиза можно:
- показать общую форму технического устройства;
- определить расположение его основных частей;
- сравнить пропорции элементов;
- нанести примерные размеры;
- объяснить устройство другому человеку;
- обнаружить недостатки конструкции;
- предложить изменение или улучшение модели.
Эскиз особенно полезен на начальном этапе проектирования, когда конструкция ещё может изменяться. Сделать новый рисунок значительно проще, чем изготовить реальное изделие и только потом обнаружить, что оно неудобно или имеет неправильные размеры.
С чего начинается выполнение эскиза
Практическая работа начинается не с рисования, а с анализа объекта. Сначала нужно определить его назначение. Следующий вопрос — из каких основных частей состоит устройство. Затем рассматриваются форма, размеры, взаимное расположение элементов, возможные подвижные соединения и материалы.
Например, при анализе коробки с крышкой можно выделить корпус, крышку и соединение между ними. Если крышка открывается на петлях, это следует учитывать при изображении. У музыкальной колонки можно выделить корпус, динамики и панель управления. У велосипеда — раму, колёса, руль, седло и педальный механизм.
Такой анализ нужен для того, чтобы на эскизе не потерять важные конструктивные элементы и не перегружать рисунок несущественными деталями.
Выбор главного вида технического устройства
Следующий этап — выбор положения, в котором объект будет изображён наиболее понятно. Такой вид можно назвать главным. Он должен давать как можно больше информации о форме и конструкции предмета.
Для коробки удобным может быть изображение немного сбоку и сверху, позволяющее увидеть корпус и крышку. Музыкальную колонку логично показать со стороны динамиков, поскольку именно эта сторона лучше всего передаёт её назначение и основные элементы. Велосипед чаще всего изображают сбоку: в таком положении хорошо видны рама, два колеса, руль, седло и педали.
Иногда одного вида недостаточно. Тогда можно добавить вид сверху или сбоку. Например, если по главному изображению трудно понять глубину корпуса или форму отдельной части, дополнительный вид делает модель более информативной.
Компоновка изображения на листе
Перед прорисовкой деталей необходимо определить, где будет находиться изображение. Предмет не должен быть слишком маленьким, но и не должен упираться в края рабочей области. Вокруг эскиза нужно оставить место для размерных линий и подписей.
Сначала полезно очень лёгкими линиями обозначить примерные габариты будущего рисунка. Такой приём помогает сохранить правильное расположение объекта на листе. После этого можно постепенно уточнять форму.
При работе на листе в клетку задача становится проще: клетки помогают сравнивать размеры элементов и соблюдать пропорции. Однако сетка является только вспомогательным инструментом. Главное — внимательно сравнивать ширину, высоту и расположение частей выбранного устройства.
Построение общей формы
На первом этапе не стоит сразу прорисовывать мелкие детали. Сначала создаётся общая форма предмета. Коробку можно представить как сочетание простых прямоугольных форм. Корпус музыкальной колонки также можно начать изображать с прямоугольника с закруглёнными углами. При эскизе велосипеда сначала намечают окружности колёс и основные линии рамы.
Такой способ построения помогает избежать распространённой ошибки, когда ученик тщательно рисует одну небольшую деталь, а затем обнаруживает, что всё устройство не помещается на листе или имеет неправильные пропорции.
Сначала — общая форма, затем — крупные части, и только после этого — мелкие элементы.
Прорисовка основных деталей
Когда общие пропорции определены, можно переходить к основным конструктивным элементам. Необходимо показать именно те части, без которых устройство будет трудно узнать или понять.
У коробки это могут быть крышка, петля и ручка. У музыкальной колонки — динамики, кнопки или панель управления. У велосипеда — рама, колёса, руль, седло, педали, вилка и другие заметные элементы.
Мелкие декоративные элементы обычно не являются обязательными. Практическая работа посвящена модели технического устройства, поэтому приоритет получают элементы, связанные с конструкцией и функцией.
Какие линии используются при выполнении эскиза
Для технического изображения применяют несколько видов линий. В 6 классе учащемуся важно научиться различать их назначение.
Сплошная толстая основная линия используется для изображения видимого контура предмета. Именно она показывает внешние границы и основные видимые элементы устройства.
Сплошная тонкая линия применяется при нанесении размеров, выносных линий и вспомогательных построений.
Штриховая линия может использоваться для обозначения невидимых частей объекта, если их необходимо показать для понимания устройства.
Штрихпунктирная линия применяется для обозначения осей симметрии и центровых линий.
При выполнении школьного эскиза особенно важно отличать основной контур от вспомогательных и размерных линий. Если все линии сделать одинаково толстыми, изображение становится менее понятным.
Как наносить размеры на эскизе
Размеры помогают понять реальные или предполагаемые габариты устройства. В школьной практической работе допускается использовать примерные размеры, если задача заключается именно в создании модели, а не в копировании готового производственного чертежа.
Размерная линия проводится тонко. На её концах размещаются стрелки, а над линией записывается размерное число. Обычно размеры на технических изображениях указывают в миллиметрах.
Например, для коробки можно указать длину 240 мм, ширину 160 мм и высоту 100–120 мм. Для музыкальной колонки можно обозначить высоту корпуса, ширину и глубину. Для велосипеда — общую длину, высоту и диаметр колёс.
Если необходимо указать диаметр окружности, используется знак Ø. Например: Ø 90 мм. Если требуется обозначить радиус, используется буква R.
Не следует наносить слишком большое количество размеров. Для учебного эскиза достаточно основных габаритов и нескольких размеров, необходимых для понимания конструкции.
Анализ конструкции перед выполнением эскиза
В рабочем листе перед большим полем для рисунка предлагается выполнить анализ конструкции. Эта часть помогает подготовиться к практической работе и избежать механического копирования изображения.
Необходимо определить:
- форму объекта;
- его основные части;
- наличие подвижных элементов;
- материалы, из которых он может быть изготовлен;
- способы соединения деталей;
- наличие симметрии;
- примерные габариты;
- элементы, которые обязательно нужно показать на эскизе.
Такой анализ развивает техническое мышление. Один и тот же предмет можно воспринимать просто как готовую вещь, а можно рассматривать его как конструкцию, состоящую из элементов, каждый из которых выполняет определённую функцию.
Как анализировать коробку с крышкой
Коробка — один из наиболее простых вариантов для выполнения задания. Основная форма представляет собой прямоугольный корпус. Сверху располагается крышка. Если конструкция предполагает открывание на петле, соединение становится подвижным элементом.
При анализе можно определить предполагаемый материал: картон, пластик, фанера или тонкий листовой материал. В зависимости от выбранного варианта могут отличаться способы соединения деталей.
На эскизе важно показать корпус, крышку, линию их соединения и основные габариты. При желании можно разработать собственное улучшение: добавить ручку, замок, перегородку внутри или изменить форму крышки.
Как анализировать музыкальную колонку
Музыкальная колонка имеет более сложную конструкцию. Её наружная форма обычно определяется корпусом. На передней поверхности расположены один или несколько динамиков. Также могут быть кнопки управления, разъёмы и ручка для переноски.
При выполнении модели необязательно изображать внутреннюю электронную схему. Если задача заключается в выполнении эскиза внешней модели технического устройства, достаточно показать основные элементы корпуса.
При анализе можно предложить улучшение: изменить положение кнопок, добавить более удобную ручку, предусмотреть защитные элементы на углах корпуса или изменить расположение динамиков.
Как анализировать велосипед
Велосипед сложнее коробки и музыкальной колонки, поскольку состоит из большого количества взаимосвязанных элементов. Основу конструкции составляет рама. К ней крепятся колёса, вилка, руль, седло, педальный механизм и другие детали.
При выполнении школьного эскиза не требуется воспроизводить каждый элемент с производственной точностью. Главная задача — передать характерную форму и показать основные части.
Особое внимание следует обратить на пропорции двух колёс, положение рамы, высоту седла и руля. Если колёса значительно отличаются по размеру без конструктивной причины или рама изображена непропорционально, устройство будет выглядеть неправильно.
Как проверить готовый эскиз
После завершения рисунка работа ещё не закончена. Инженерная деятельность обязательно предполагает проверку результата.
Нужно посмотреть на эскиз и ответить на несколько вопросов. Узнаваем ли объект? Соблюдены ли основные пропорции? Все ли важные части изображены? Правильно ли выделен основной контур? Есть ли размеры? Не мешают ли подписи рисунку?
В рабочем листе эти вопросы оформлены как критерии проверки. Учащийся самостоятельно отмечает «да» или «нет». Если хотя бы по одному важному критерию выбран ответ «нет», эскиз ещё можно доработать.
Зачем нужна самооценка
Самооценка помогает оценить не только окончательный рисунок, но и качество выполненной работы в целом. Ученик сравнивает результат с заранее известными требованиями.
Можно оценить соблюдение правил оформления, точность формы и пропорций, наличие размеров и подписей, аккуратность и завершённость работы. В рабочем листе за выполнение критериев можно получить определённое количество баллов и самостоятельно подсчитать итоговый результат.
Самооценка не является просто выставлением себе отметки. Её задача — научить замечать сильные и слабые стороны своей работы.
Как предложить улучшение модели
Важная часть практической работы — предложение собственного изменения конструкции. Даже если объект уже существует, можно попробовать представить, как сделать его удобнее.
Для коробки можно предложить ручку, замок, дополнительные отделения или прозрачное окно. Для музыкальной колонки — изменить положение панели управления, добавить защиту динамиков или удобный элемент для переноски. Для велосипеда можно рассмотреть изменение формы багажника, расположения отражателей или другого внешнего элемента.
При этом улучшение должно иметь смысл. Недостаточно написать «сделать красивее». Лучше сформулировать конкретно: «добавить ручку, чтобы коробку было удобнее переносить» или «перенести кнопки на верхнюю поверхность колонки, чтобы ими было удобнее пользоваться».
Как сделать вывод по практической работе
В конце работы учащийся формулирует небольшой вывод. В нём можно указать, какой объект был выбран, удалось ли передать его форму и основные элементы, какие действия оказались наиболее сложными и чему удалось научиться.
Например: «В ходе практической работы я выполнил эскиз модели музыкальной колонки. Мне удалось показать форму корпуса, два динамика и панель управления. Наиболее сложным было правильно расположить размерные линии. Я научился выделять основные части технического устройства и наносить на эскиз примерные размеры».
Такой вывод показывает, что практическая работа была осмыслена, а не просто выполнена как рисунок.
Практическая работа «Выполнение эскиза модели технического устройства»: порядок выполнения рабочего листа
Рабочий лист рекомендуется выполнять последовательно, не пропуская подготовительные задания. Именно такая последовательность позволяет перейти от анализа объекта к полноценному техническому эскизу.
- Запишите фамилию, имя и дату.
- Прочитайте определения. Повторите, что такое модель, эскиз, техническое устройство и моделирование.
- Рассмотрите предложенные объекты. В рабочем листе представлены коробка с крышкой, музыкальная колонка и велосипед.
- Определите назначение каждого предмета и его основные части. Заполните строки под изображениями.
- Выберите один объект. Именно его эскиз будет выполняться далее.
- Изучите этапы выполнения эскиза. Обратите внимание на выбор главного вида, построение общей формы, прорисовку деталей и нанесение размеров.
- Повторите типы линий. Определите, какая линия используется для видимого контура, размеров, осей и невидимых элементов.
- Выполните небольшую тренировку. Ответьте, какие линии следует использовать в предложенных ситуациях.
- Проанализируйте конструкцию выбранного устройства. Заполните таблицу: форма, основные части, подвижные элементы, материалы, соединения, симметрия и габариты.
- Оцените, насколько хорошо вы понимаете объект. Используйте шкалу от 1 до 10.
- Ответьте на вопросы «да/нет». Они проверяют знание основных правил выполнения эскиза.
- Предложите одно улучшение конструкции. Оно должно быть конкретным и иметь понятное назначение.
- Выполните эскиз на странице в клетку. Сначала лёгкими линиями наметьте общую форму. Затем уточните основные части.
- Проверьте пропорции. Сравните размеры элементов между собой.
- Оформите видимый контур. Основные линии сделайте более заметными, вспомогательные оставьте тонкими.
- Нанесите основные размеры. Используйте размерные и выносные линии.
- Добавьте необходимые подписи. Укажите название объекта, материал и примерные габариты.
- Проверьте эскиз по критериям рабочего листа. Если обнаружены недостатки, исправьте их.
- Сделайте вывод. Напишите, что получилось, что оказалось сложным и чему вы научились.
- Выполните самооценку. Подсчитайте итоговый балл по предложенным критериям.
Таким образом, практическая работа «Выполнение эскиза модели технического устройства» позволяет ученикам 6 класса применить знания о моделях и моделировании в конкретной практической задаче. Школьники учатся анализировать предмет, видеть его конструкцию, выделять главное, передавать форму графически, пользоваться техническими линиями и размерами, проверять результат и предлагать собственные улучшения.
Работа формирует важный для технологии принцип: прежде чем создавать изделие, необходимо представить его, продумать конструкцию и зафиксировать идею в понятной форме. Именно с таких простых эскизов начинается знакомство с настоящим техническим проектированием и инженерной деятельностью.
