Построение чертежей – основа для создания инженерных конструкций, механизмов и архитектурных проектов. В девятом классе школьники уже знакомятся с основами черчения, а современные технологии, в частности системы автоматизированного проектирования (САПР), позволяют значительно упростить этот процесс. Одним из важнейших навыков в САПР является использование разрезов и сечений для создания точных и понятных чертежей. Давайте подробнее разберемся, что же такое разрезы и сечения, зачем они нужны, и как ими пользоваться в САПР. Тема урока по обновленным ФОП и ФГОС по технологии в 9 классе “Построение чертежей с использованием разрезов и сечений в САПР. Практическая работа “Выполнение чертежа с использованием разрезов и сечений в САПР””.
Что такое разрез и сечение

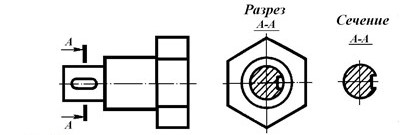

Для того чтобы лучше понять внутреннее устройство объекта, используют разрезы и сечения. Разрез – это изображение, которое показывает объект после условного разрезания плоскостью. Таким образом, можно увидеть все скрытые элементы конструкции, которые невозможно отобразить на обычном виде. Сечение, в отличие от разреза, показывает лишь ту часть, которая непосредственно находится в плоскости разреза. Оно полезно для изучения формы и размеров внутренней части объекта.
Использование разрезов и сечений на чертежах значительно упрощает восприятие сложных деталей. Благодаря им, становится возможно избежать ошибок при изготовлении изделий, так как каждый элемент изображен максимально наглядно.
Для девятиклассников важно понять, что разрезы и сечения – это ключ к пониманию внутреннего устройства предметов, и их правильное применение гарантирует успешное выполнение чертежей.
Типы разрезов и их использование

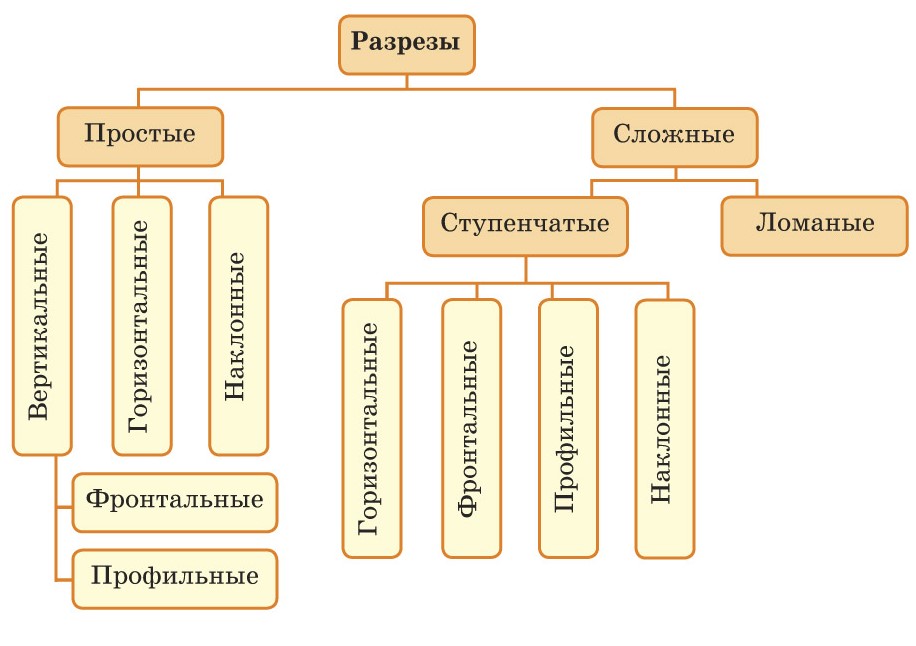

Существует несколько видов разрезов, которые применяются в инженерных чертежах.
Одним из самых распространенных является фронтальный разрез, при котором разрезающая плоскость параллельна фронтальной проекции объекта. Такой разрез позволяет показать конструкцию с лицевой стороны, включая внутренние элементы.
Другим типом является горизонтальный разрез, при котором объект разрезается горизонтальной плоскостью. Этот тип особенно полезен, когда необходимо показать внутреннюю конструкцию сверху, например, при проектировании зданий и сооружений. В инженерных чертежах также используется профильный разрез, при котором разрезающая плоскость параллельна боковой проекции.

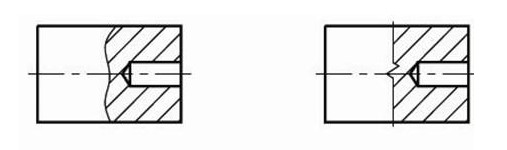

Особое внимание следует уделить местным разрезам. Местный разрез выполняется на отдельной части детали и позволяет детально показать только ту область, где это необходимо, не перегружая чертеж излишней информацией.
Для девятиклассников важно научиться выбирать вид разреза, который лучше всего подходит для конкретного объекта, чтобы чертеж был максимально информативным.
Сечения: их виды и способы построения
Сечение представляет собой плоское изображение объекта в плоскости разреза. Сечения бывают двух основных видов: простые и сложные. Простое сечение используется, когда разрез выполняется одной плоскостью. Оно наглядно показывает форму и размеры внутренних элементов.
Сложные сечения, в свою очередь, применяются для более сложных объектов, которые требуют нескольких плоскостей для полного понимания конструкции. Например, при необходимости показать внутреннее устройство сложной механической детали может быть использовано ступенчатое сечение, когда разрез проходит по нескольким плоскостям, соединенным под углом. Для школьников важно понять, что сечения позволяют получить дополнительную информацию об объекте и помогают правильно прочитать чертеж.
Применение САПР для построения разрезов и сечений
Системы автоматизированного проектирования (САПР) играют важную роль в создании чертежей. Они позволяют быстро и точно выполнять разрезы и сечения, что значительно упрощает процесс проектирования. В отличие от традиционного ручного черчения, в САПР достаточно задать параметры разрезающей плоскости, и программа автоматически создаст нужный разрез или сечение.
Программы, такие как Компас 3d, имеют встроенные инструменты для построения разрезов и сечений. Школьники могут научиться работать с этими программами, чтобы облегчить выполнение чертежей. Важно понимать, что САПР позволяют не только сократить время на выполнение работы, но и минимизировать ошибки, связанные с человеческим фактором.
САПР также предоставляют возможность создавать трехмерные модели объектов и получать разрезы и сечения непосредственно из этих моделей. Это особенно полезно, когда необходимо увидеть объект в разных проекциях и полностью оценить его внутреннее устройство. Такой подход помогает глубже понять устройство сложных механизмов и конструкций.
Порядок выполнения разрезов и сечений в САПР
Для того чтобы правильно выполнить разрез или сечение в САПР, необходимо следовать определенному порядку действий. Во-первых, выбирается тип разреза или сечения в зависимости от цели чертежа. Затем задается плоскость разреза, которая может быть установлена вручную или с помощью стандартных инструментов программы.
После задания плоскости программа автоматически создает изображение разреза или сечения. На этом этапе важно внимательно проверить полученное изображение, чтобы убедиться, что все элементы отображены корректно. В случае необходимости можно внести изменения в параметры разреза, чтобы сделать чертеж более точным и информативным.
На завершающем этапе добавляются штриховки и обозначения, которые помогают понять, какие материалы используются в объекте, и какие части являются сечениями. Это необходимо для того, чтобы чертеж был не только точным, но и понятным для тех, кто будет его читать и использовать в работе.
Ошибки при построении разрезов и сечений и как их избежать
При построении разрезов и сечений могут возникать различные ошибки, особенно на начальных этапах обучения. Одной из самых распространенных ошибок является неверный выбор плоскости разреза, что приводит к неполной или неверной информации о внутреннем устройстве объекта. Чтобы избежать этой ошибки, важно тщательно анализировать конструкцию и выбирать такую плоскость, которая покажет максимальное количество деталей.
Еще одной ошибкой является неправильное нанесение штриховки, что может ввести в заблуждение при чтении чертежа. Штриховка должна четко указывать на те области, которые находятся в сечении разреза, и ее нанесение следует выполнять в строгом соответствии с правилами черчения.
Кроме того, стоит уделить внимание масштабу и пропорциям. В САПР легко изменять масштаб изображения, и важно следить за тем, чтобы все элементы чертежа были пропорциональны и соответствовали реальным размерам объекта. Это особенно важно для девятиклассников, которые только начинают осваивать САПР и могут легко допустить ошибку при масштабировании.
Заключение теоретической части
Построение чертежей с использованием разрезов и сечений – важный этап в изучении основ инженерной графики и проектирования. Для девятиклассников понимание этих понятий является основой для дальнейшего обучения и развития навыков работы с чертежами. Системы автоматизированного проектирования значительно упрощают этот процесс, позволяя быстро и точно выполнять разрезы и сечения, а также минимизировать ошибки.
Разрезы и сечения помогают лучше понять внутреннее устройство объектов, сделать чертежи более понятными и информативными. Освоение этого навыка откроет перед школьниками новые возможности для проектирования и создания собственных изделий. САПР позволяют реализовать любые идеи, начиная от простых деталей и заканчивая сложными механизмами и архитектурными проектами. Поэтому важно уделить особое внимание изучению разрезов и сечений, как в теоретическом, так и в практическом плане.
Практическая работа
Тема: Практическая работа «Выполнение чертежа с использованием разрезов и сечений в САПР»
Цель урока: Отработка посредством повторения изученного материала, развитие навыков работы в САПР (на примере Компас 3d).
Задачи урока:
- повторить основные понятия и правила выполнения чертежей;
- научиться выполнять чертежи с использованием разрезов и сечений;
- развивать навыки работы в программе Компас 3D.
Методы урока:
- словесный (беседа, объяснение);
- наглядный (демонстрация презентации, образцов чертежей);
- практический (выполнение практической работы).
Ход занятия:
- Демонстрация презентации о правилах выполнения разрезов и сечений на чертежах;
- Ответы на вопросы учащихся.
Практическая часть
- Выполнение практической работы по выполнению чертежа детали с использованием разрезов и сечений в программе Компас 3D;
- Помощь учителя при возникновении затруднений.

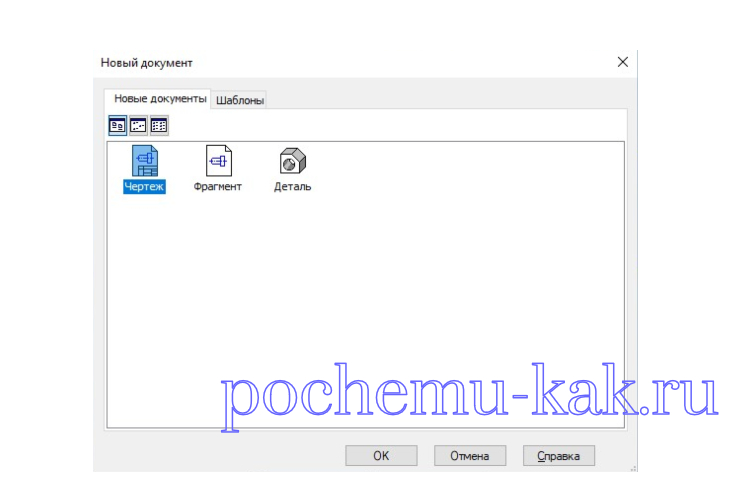

В программе Компас 3d создайте деталь, можно использовать деталь, созданную на прошлом занятии. Для того, чтобы построить сечение и разрез в программе Компас 3d создадим новый документ, затем выберем “чертеж”:

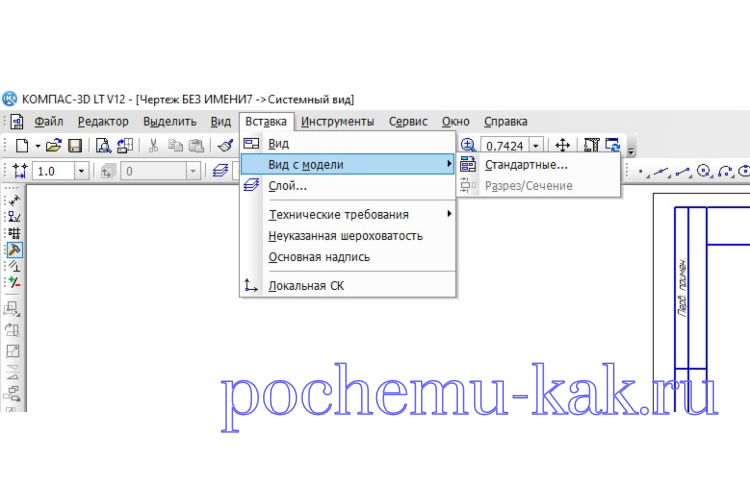

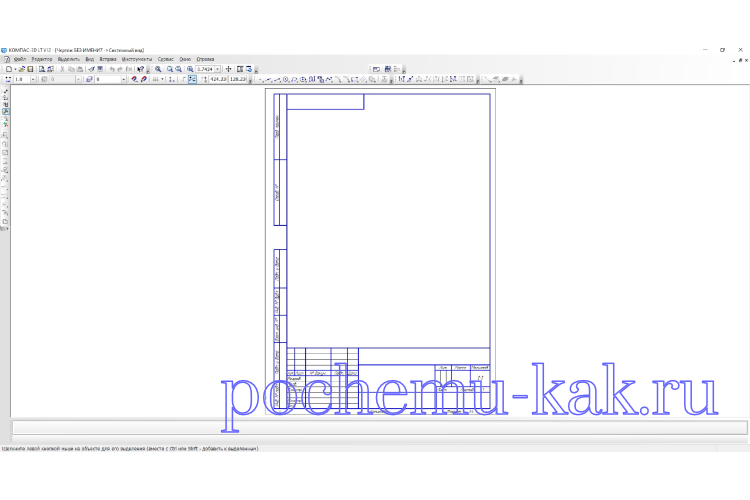

Когда документ будет создан, выбираем в верхней панели “Вставка” и “Вид с модели” и “Стандартные”:
Затем выбираем наш файл. Мы будем выполнять разрез и сечение вот такой простой детали:

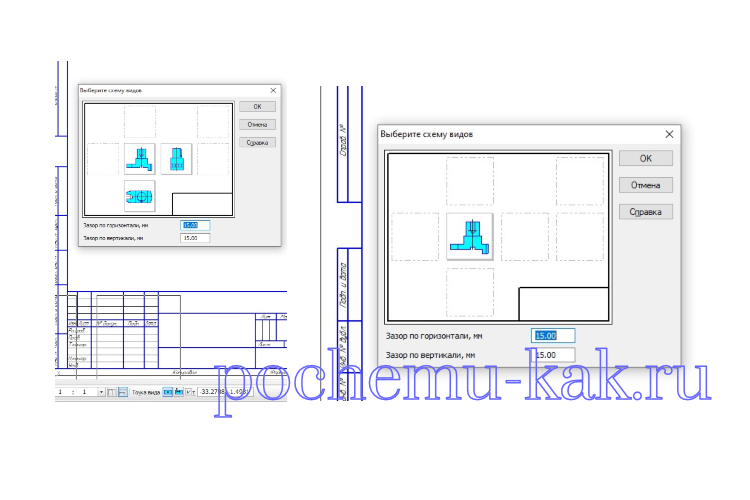

Прежде чем деталь вставить в документ, внизу в панели инструментов, убираем все лишние проекции и вид, который нас будет устраивать, а также масштаб. Можно проекции оставить, если они нужны. Кроме того, можно добавить чертеж детали не в плоскости, а в изометрии (в пространстве).

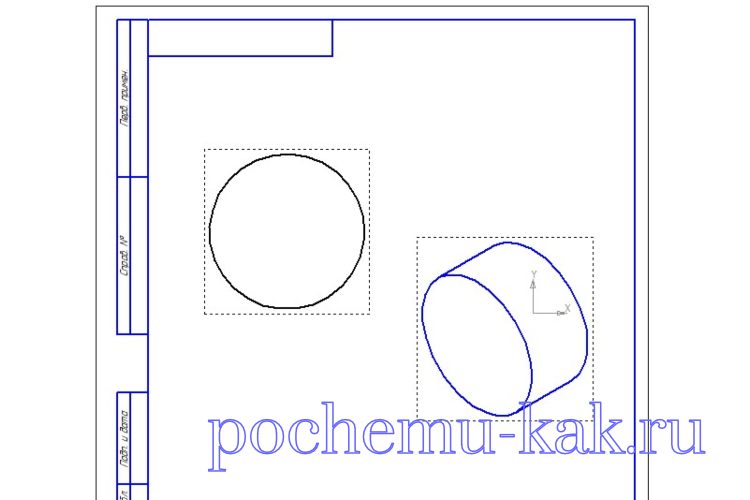

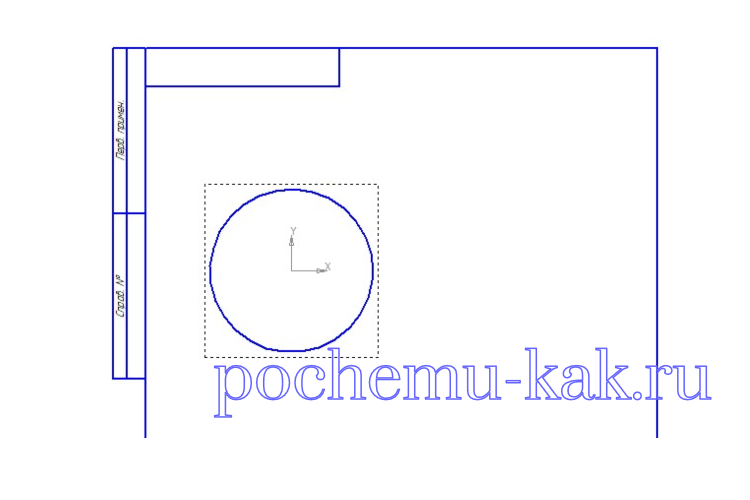

После этого только кликаем в окне документа и получаем наш чертеж детали.

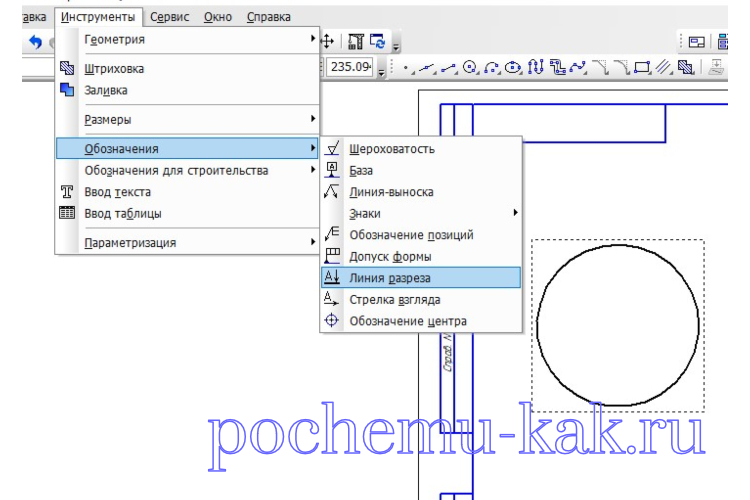

Теперь приступаем к выполнению разреза. Чтобы выполнить разрез, вам нужно найти в панели меню вкладку “Инструменты”, затем “Обозначения”, затем “Линия разреза”.

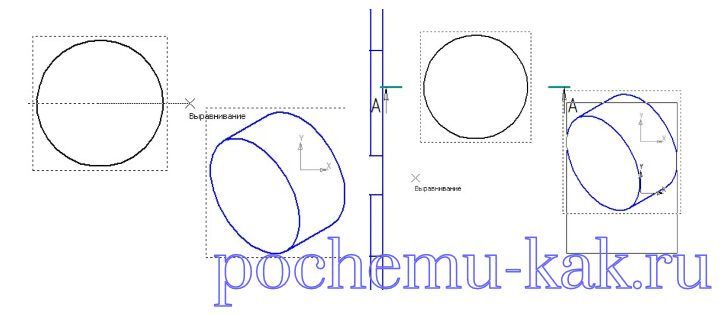

Выбрали инструмент, теперь проводим линию разреза по нашему чертежу.

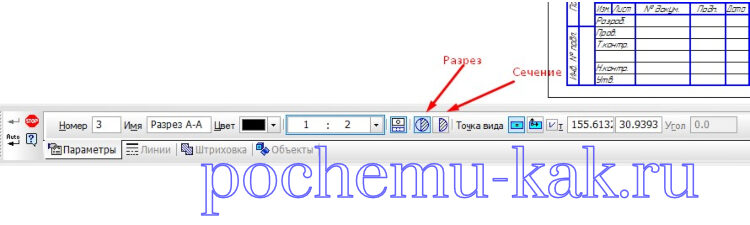

Внизу появится панель с выбором параметров. Вы увидите, что и сечение, и разрез делаются с помощью одного и того же инструмента.
Мы выбираем разрез и жмем на стрелочку “создать объект”. Получаем разрез детали:
Мы можем приблизить чертеж, с помощью лупы (она находится по адресу “вид -> масштаб”) и увидеть разрез вблизи. Как мы видим, штриховкой показано сечение.

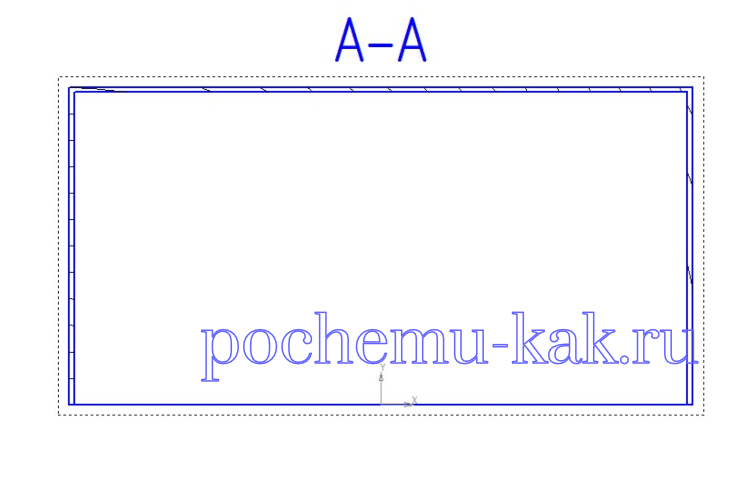

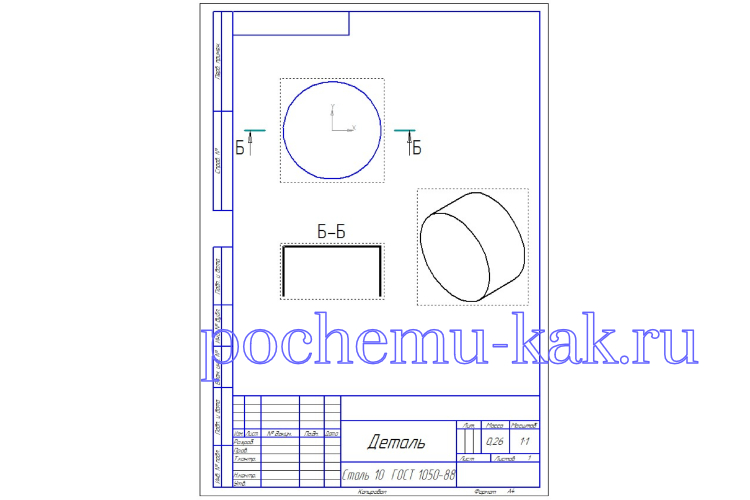

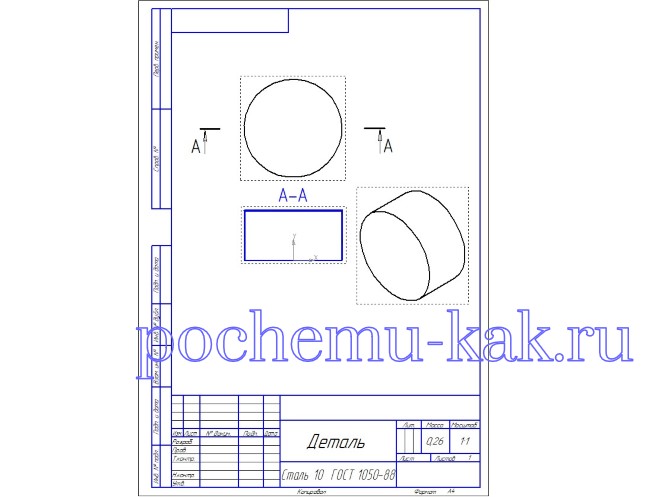

Теперь повторяем все действия, но переключаем внизу с разреза на сечение, получаем сечение детали.

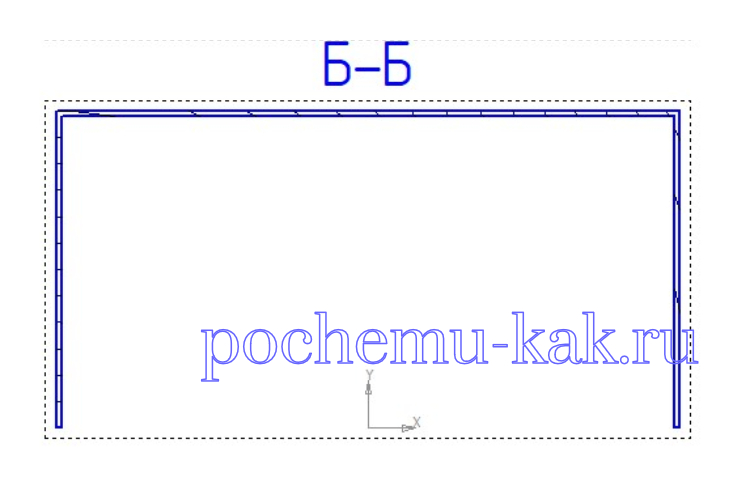

Приблизим и посмотрим сечение:

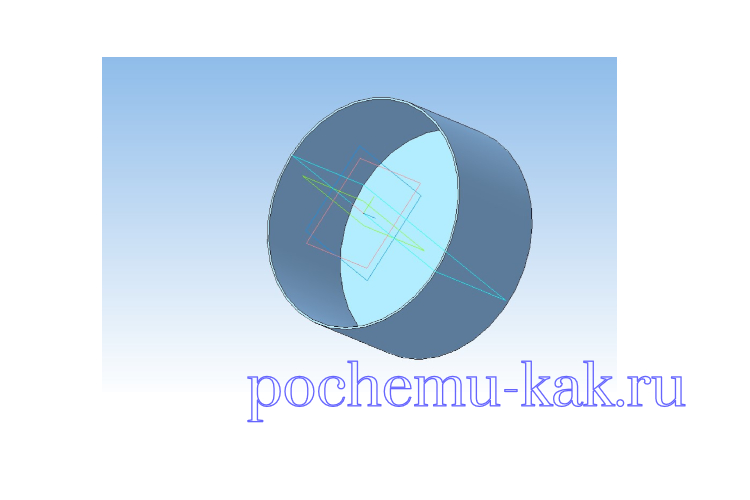

Если в школе стоит профессиональная версия программы компас 3d, то можно нарисовать также и разрез произвольной части детали.
Подведение итогов:
- анализ выполненных работ;
- выставление оценок.
