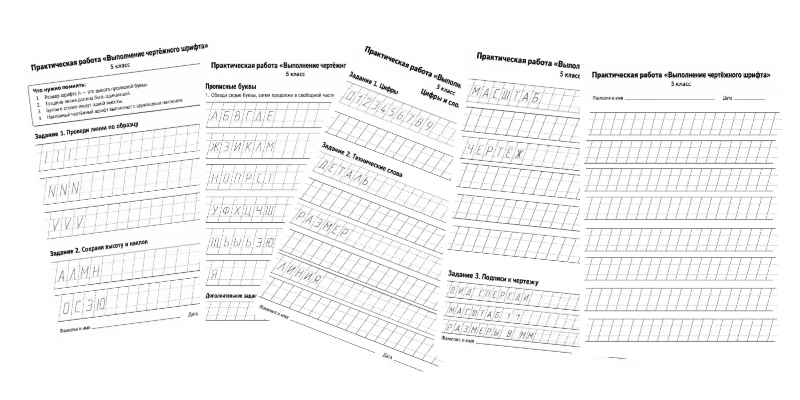

Практическая работа «Выполнение чертёжного шрифта» — тема урока 10 по труду (технологии) в 5 классе в соответствии с федеральной рабочей программой основного общего образования РФ. На этом уроке вы научитесь размечать строки, писать разборчивые технические надписи и проверять их качество. Получившиеся буквы и цифры пригодятся при оформлении эскизов и чертежей изделий.
Что такое чертёжный шрифт
Чертёжный шрифт — специальное начертание букв, цифр и знаков для графических и технических документов. Его задача — сделать надписи ясными, аккуратными и одинаково понятными людям, которые читают изображение. На чертеже бывают названия деталей, обозначения точек, размеры и другие сведения. Если написать их неразборчиво, даже правильно изображённая деталь может вызвать вопросы.
В обычной тетради каждый человек пишет немного по-своему. На техническом изображении такая свобода ограничена: важны согласованные высота знаков, толщина линий, форма букв, промежутки и наклон. Шрифт должен легко читаться при первом взгляде, а не требовать расшифровки. Это не соревнование в каллиграфии: аккуратность здесь нужна для передачи точной информации.
Чертёжные шрифты могут быть прямыми и наклонными. Конкретное начертание для учебной работы задаёт учитель или образец. Прежде чем писать слова, сравните буквы в прописи: если образец прямой, не наклоняйте часть символов; если наклонный, сохраняйте направление наклона на всей строке.
Цель и результат практической работы
Цель занятия — научиться размечать место для надписи и писать знаки чертёжного шрифта в едином стиле. В конце работы на листе должны быть учебные строки с буквами, цифрами и короткой подписью. По ним можно проверить, умеете ли вы соблюдать заданную высоту, форму знаков и интервалы.
Не пытайтесь за одно занятие запомнить форму всего алфавита без образца. Практическая работа строится постепенно: сначала вы изучаете пример, затем пробуете отдельные элементы букв, после этого пишете знаки и только потом составляете слова. Ученик, который внимательно проверяет первые три буквы, обычно выполняет всю строку ровнее, чем тот, кто сразу записывает длинную фразу.
Какие принадлежности подготовить
- Лист обычной или миллиметровой бумаги, если её выдал учитель.
- Хорошо заточенный простой карандаш, который оставляет ровный след.
- Линейку для разметки строк и коротких прямых элементов.
- Ластик, не размазывающий графит по листу.
- Пропись или образец чертёжного шрифта с указанием нужного начертания.
Карандаш не должен быть настолько мягким, чтобы буквы расплывались, или настолько твёрдым, чтобы приходилось сильно вдавливать его в бумагу. В учебной работе достаточно хорошо различимого тонкого следа. Положите лист ровно, оставьте место для строки, даты и имени, если это требуется в классе. Проверьте, что образец виден целиком: по одному случайному символу нельзя понять правило написания остальных.
Линейка помогает строить направляющие линии. Если вы тренируетесь писать буквы без линейки, она всё равно пригодится для проверки высоты и положения строк. Не обводите буквы многократно, стараясь сделать их «пожирнее»: линии становятся разной толщины, а просветы внутри знаков исчезают.
Какие параметры важно соблюдать
Высота шрифта связана с высотой прописных букв и измеряется в миллиметрах. Для одного учебного ряда выбирают один размер: например, по заданию учителя можно разметить строку высотой 5 мм. Это значение служит для упражнения; если в вашем образце задан другой размер, используйте именно его. Разные прописные буквы в одной надписи не должны произвольно становиться выше или ниже друг друга.
Ширина знака зависит от его формы. Узкая буква и широкая буква не обязаны занимать одинаковое место. Поэтому нельзя просто нарисовать сетку из совершенно одинаковых квадратиков и вписывать в каждый любой символ. Ориентируйтесь на пропись и сравнивайте строение каждого знака. Особенно заметно различие ширины у букв И и Ш.
Толщина линий должна быть согласована внутри одной надписи. Расстояния между буквами и между словами тоже имеют значение: слишком тесные знаки сливаются, а слишком большие промежутки заставляют читать одно слово как несколько. Наклон оценивают по направлению основных штрихов. Если один символ прямой, а следующий заметно завален вправо, строка выглядит неровной.
Не измеряйте шрифт по длине всего слова. Сначала проверьте отдельные буквы, затем интервалы и расположение строки. Правильно написанные знаки сохраняют узнаваемость даже при уменьшении листа на экране или печати.
Шаг 1. Рассмотрите образец
Найдите в прописи верхнюю и нижнюю границы прописной буквы. Посмотрите, есть ли отдельная направляющая для строчных знаков и как показан наклон. Обратите внимание на прямые, округлые и диагональные части букв. Проследите, на какой высоте располагается поперечная перекладина у А или Н, где закругляется О и как оставляется просвет внутри Р.
Выберите для первой тренировки небольшую группу букв, предложенную учителем. Если выбор свободный, можно начать с П, Н, И и О: у них легко сравнить прямые и округлые элементы. Не копируйте знак целиком одним быстрым движением. Мысленно разделите его на части и определите порядок их проведения. Затем сравните своё построение с образцом.
Шаг 2. Разметьте строки
Отступите от края листа, отметьте место для первой строки. Линейкой проведите нижнюю направляющую. Отложите вверх высоту прописной буквы, указанную в задании, и проведите вторую параллельную линию. Выполняйте направляющие легко, без нажима: позже их можно будет убрать, если это предусмотрено работой. Не начинайте следующую строку вплотную к первой — буквам и вашим пометкам нужно свободное место.
Если вы используете наклонный образец, проведите несколько вспомогательных штрихов с одинаковым наклоном или воспользуйтесь подготовленной сеткой. Не нужно прочерчивать густую сетку под каждую букву: она может помешать увидеть саму надпись. Для начинающего достаточно нескольких ориентиров, по которым можно сверять положение основных штрихов.
Проверьте разметку до написания букв. Приложите линейку к направляющим и убедитесь, что они не сходятся. Если верхняя линия постепенно уходит вверх, высота шрифта от начала к концу слова изменится. Исправить направляющую сейчас проще, чем переписывать уже готовую строку.

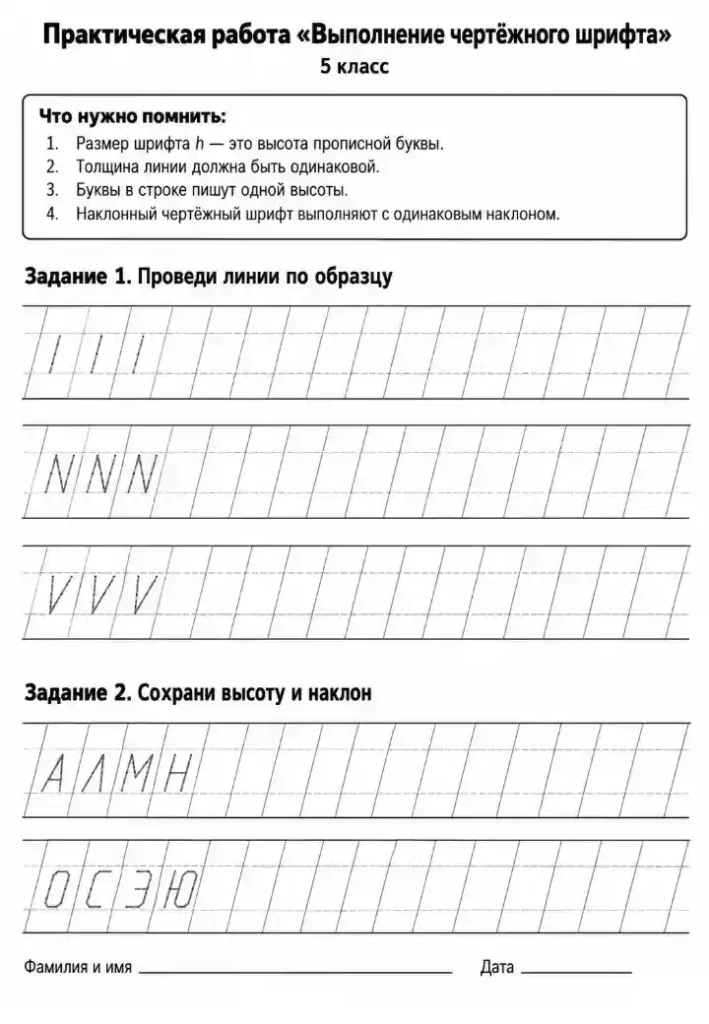

Шаг 3. Выполните тренировочные элементы
На черновом участке проведите несколько коротких вертикальных или наклонных штрихов в зависимости от образца. Затем потренируйтесь делать диагонали и плавные округления. Следите, чтобы начало и конец каждого элемента оставались в границах строки. Упражнение не должно занять весь лист: его смысл — настроить руку перед написанием букв.
Попробуйте написать отдельно буквы П, Н и И. Сравните их высоту и наклон. Затем выполните О и С: округлые части должны оставаться плавными, без острых углов. Если форма не получилась, не наслаивайте поверх ошибочного штриха несколько новых. Аккуратно сотрите один знак, дождитесь, пока поверхность листа станет чистой, и выполните его заново.
После прямых и округлых элементов переходите к буквам с диагоналями и поперечинами, например А, К, Ж. У таких букв особенно заметны нарушения симметрии и наклона. По прописи определите, где должны соединяться части знака. Главное — сохранить узнаваемую форму, одинаковую высоту и ясные промежутки.

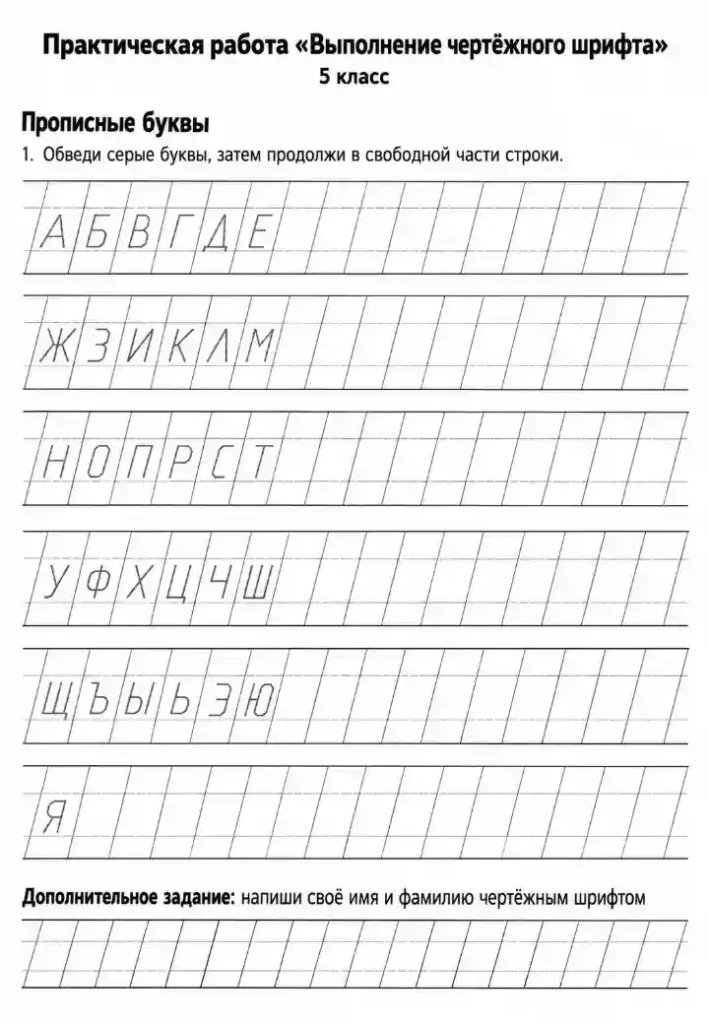

Шаг 4. Напишите буквы и цифры
Теперь выполните строку выбранных прописных букв. Для первой строки удобно взять короткую последовательность, в которой есть разные типы элементов: А, Н, О, Р, К. Между буквами оставляйте достаточно места для чтения. После каждых двух или трёх символов остановитесь и взгляните на всю строку: не увеличилась ли высота, не изменился ли наклон?
Во второй строке напишите цифры, например 0, 1, 2, 3, 5 и 8. Каждая должна быть разборчивой. Особенно важно не путать 0 с буквой О в записи размеров и обозначений. На техническом изображении ошибка в одной цифре меняет смысл всей подписи: размеры 50 и 80 обозначают разные величины.
Если в задании есть строчные буквы, разметьте для них направляющие по предоставленному образцу. Не уменьшайте прописные буквы на глаз, выдавая их за строчные: многие строчные знаки отличаются построением. Сверьте форму каждой буквы с прописью и лишь после этого переходите к словам.

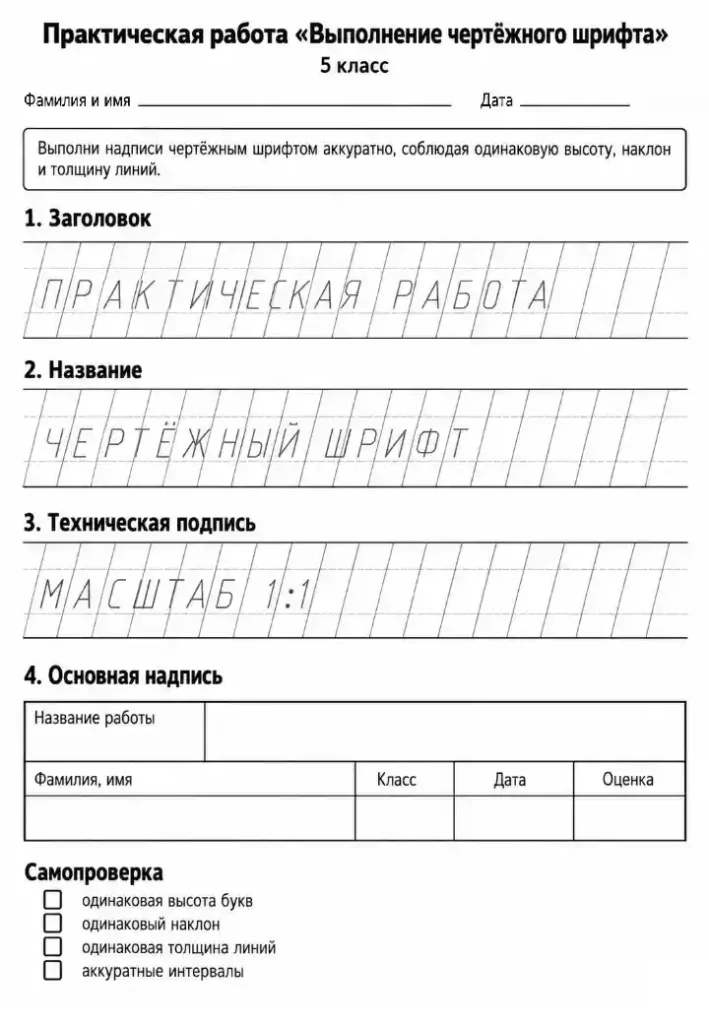

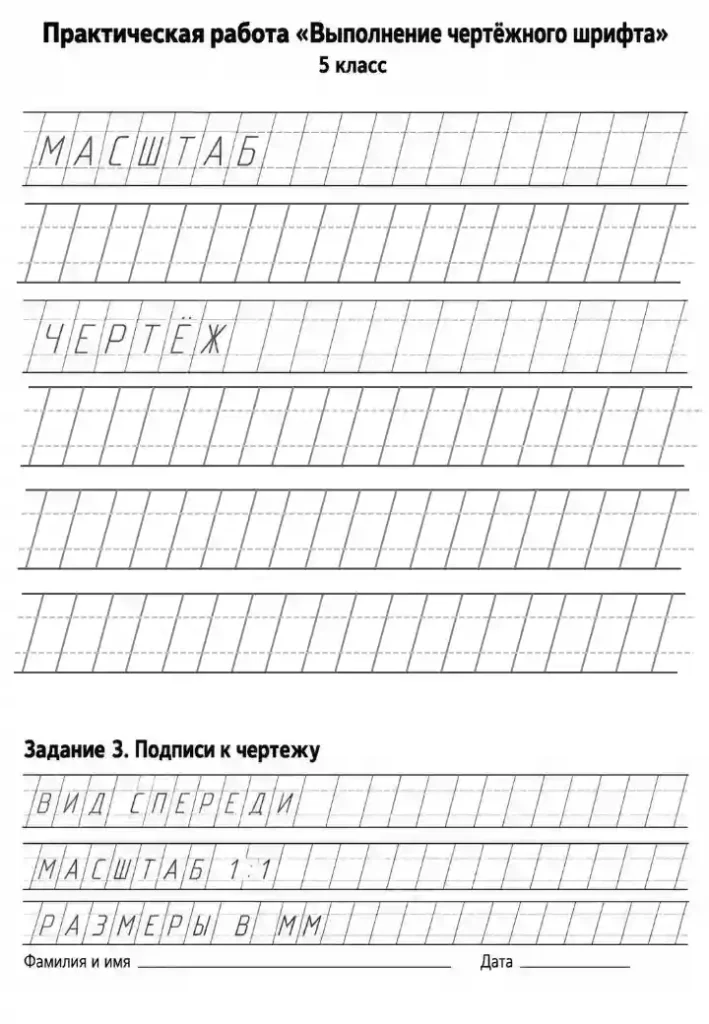

Шаг 5. Составьте короткую надпись
Напишите слово, связанное с будущим чертежом: «ДЕТАЛЬ», «ПЛАНКА» или «ОСНОВА». Затем попробуйте подпись «ДЕТАЛЬ 1» либо другое короткое обозначение по заданию учителя. До начала письма прикиньте, уместится ли надпись в отведённой части листа. Если места недостаточно, разметьте новый участок; не сжимайте последние буквы так, чтобы они отличались от первых.
Промежуток между словами должен быть заметен, но не превращать связанную подпись в две далёкие части. Цифру после слова пишите в стиле того же задания, что и буквы. Сравните верхнюю границу всех прописных знаков и проверьте, не «провалился» ли один символ ниже нижней направляющей.
При необходимости добавьте надпись с единицей измерения, например «ДЛИНА 50 ММ», только если такой формат соответствует заданию. Здесь важно различать буквы и число: читатель должен без усилия понять, где название величины, где её значение, а где обозначение единицы. Не ставьте произвольные символы ради украшения строки.
Как проверить и исправить работу
Положите лист на расстоянии обычного чтения и попробуйте прочитать подписи без образца. Затем посмотрите на них через несколько секунд ещё раз. Если приходится угадывать отдельный знак, найдите причину: слабый контур, лишний штрих, недостаточный просвет или неудачное расстояние до соседней буквы.
- Сравните высоту первой, средней и последней прописных букв.
- Проверьте, сохранились ли общий наклон и толщина штрихов.
- Посмотрите, достаточно ли ясно различаются цифры и похожие буквы.
- Найдите места, где соседние символы почти соприкасаются.
- Убедитесь, что слово не выходит за пределы выделенной строки.
- Сотрите ненужные вспомогательные линии, если по условию они не должны остаться.
Исправляйте конкретную ошибку, а не всю работу сразу. Если неправильно написана одна буква, замените её и вновь проверьте интервал. Если неровной оказалась целая строка, посмотрите на направляющие: возможно, причина возникла ещё при разметке. При повторном выполнении начните с более короткого слова и следите за изменением высоты.
Частые ошибки начинающих
Каждая буква наклонена по-своему. Такое случается, когда ученик смотрит только на текущий знак. После двух или трёх букв сравните их основные штрихи. При наклонном начертании ориентиры должны иметь одинаковое направление, а при прямом не следует допускать случайного «падения» букв вправо или влево.
Все знаки сделаны одинаковой ширины. Кажется, что так проще добиться порядка, но широкие буквы теряют форму, а узкие расползаются. Посмотрите в пропись и оставляйте каждому символу столько пространства, сколько требует его строение. Ровная надпись означает согласованный стиль, а не одинаковые прямоугольники вокруг букв.
Линии проведены много раз поверх друг друга. Вместо чётких букв получаются тёмные пятна. Проводите элемент уверенно, но без сильного нажима. Если рука дрожит, полезно сначала выполнить несколько тренировочных штрихов, а затем вернуться к основной надписи.
Промежутки между буквами случайны. На одном участке слово слипается, на другом распадается. Оцените соседние просветы и выровняйте их зрительно по образцу. Особое внимание уделите сочетаниям прямых и округлых знаков: видимое расстояние между ними может ощущаться иначе, чем между двумя прямыми штрихами.
Направляющие слишком жирные. Если вспомогательные линии ярче букв, их тяжело удалять, а надпись хуже читается. При разметке используйте лёгкий нажим. Стирайте линии осторожно после завершения работы, чтобы не повредить штрихи знаков.
Дополнительное задание для закрепления
Возьмите простой эскиз бирки или прямоугольной пластины с отверстием. Обозначьте две его точки буквами А и Б и добавьте короткое название детали чертёжным шрифтом. При необходимости поставьте один размер по условию учителя. Сравните два случая: сначала вообразите эскиз с неразборчивыми подписями, затем прочитайте собственный оформленный вариант. Какой из них проще объяснить однокласснику?
Не меняйте в дополнительном задании высоту и начертание букв без причины. Используйте приобретённый навык в реальной задаче: подпись должна помогать читать изображение, а не занимать свободное место на листе. Если вы работали на отдельной строке с крупными буквами, для небольшого эскиза учитель может предложить другой размер; следуйте новому образцу, сохраняя те же принципы аккуратности.
Вопросы для самопроверки
- Для чего на чертеже нужны единые правила написания букв и цифр?
- Что следует сделать прежде, чем писать первую строку?
- Почему широкую и узкую буквы нельзя механически вписывать в одинаковые клетки?
- Как проверить высоту и наклон символов в готовой надписи?
- Почему цифры на техническом изображении нужно писать особенно разборчиво?
- Какая ошибка в вашей работе потребовала исправления и как вы её устранили?
Вывод: чертёжный шрифт помогает передавать технические сведения ясно и без догадок. Качественная надпись начинается с образца и разметки, продолжается спокойным построением знаков и завершается проверкой высоты, формы, наклона и промежутков. Эти действия пригодятся при выполнении следующих графических работ.
