Построение геометрических фигур в САПР

Современные системы автоматизированного проектирования (САПР) предоставляют большие возможности для построения различных геометрических фигур. Это важный инструмент для инженеров, архитекторов, а также студентов, которые только начинают знакомиться с миром инженерии и черчения. В 7 классе учащиеся изучают основы создания чертежей и схем, и САПР предоставляет отличную возможность научиться работать с современными цифровыми инструментами. Давайте подробно рассмотрим, как построение геометрических фигур происходит в САПР и какие методы для этого применяются.

Что такое САПР

САПР, или система автоматизированного проектирования, — это программа, которая позволяет создавать точные чертежи, схемы и 3D-модели объектов. Такие системы используются во многих областях, таких как строительство, машиностроение, приборостроение и даже в дизайне интерьеров. Программа САПР позволяет создавать как простые геометрические фигуры, так и сложные чертежи, которые состоят из множества элементов. Важно, что в 7 классе ученики учатся базовым приёмам работы в САПР, что позволит им в дальнейшем легче осваивать более сложные программы и методы проектирования. Программа отечественных разработчиков Компас 3D прекрасно справляется со всеми задачами разработки 3d моделей.

Основные элементы чертежа: линии, точки и фигуры

Для начала построения любой фигуры в САПР важно понимать, что вся работа начинается с создания базовых элементов, таких как точки и линии. Эти элементы являются основой, на которой строятся более сложные конструкции.

• Точки: точка в САПР служит ориентиром для построения других элементов. Она может быть началом или концом линии, центром окружности или вершиной многоугольника.
• Линии: линия — это базовый элемент, который соединяет две точки. В зависимости от задачи, линии могут быть прямыми, ломанными или дуговыми.
• Фигуры: фигуры в САПР могут быть простыми (например, круги, прямоугольники) или сложными (многоугольники, звезды). Для их построения используется комбинация точек и линий.

Сначала пользователи создают простейшие элементы, а затем соединяют их, чтобы получить нужную фигуру. Это может быть квадрат, треугольник, шестиугольник или более сложная конструкция.

Построение простых фигур: окружности, треугольники, квадраты

Простые геометрические фигуры являются основой при изучении работы в САПР. Рассмотрим, как строятся некоторые из них.

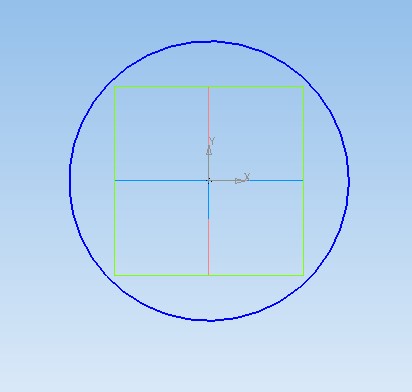

• Окружность: окружность строится путём задания центра и радиуса. В большинстве программ САПР существует инструмент “Окружность”, который позволяет либо вручную указать точку центра, либо ввести координаты центра и задать радиус в числовом формате.
• Квадрат и прямоугольник: для построения квадрата или прямоугольника в САПР можно использовать инструмент “Прямоугольник”. При этом задаются две противоположные вершины фигуры, что определяет её размеры и положение на чертеже.
• Треугольник: для построения треугольника нужно задать три точки, которые являются вершинами треугольника. В САПР можно воспользоваться инструментом “Полилиния”, который позволяет соединить точки и создать замкнутую фигуру.

Использование координатной системы

Одним из важнейших принципов работы в САПР является использование координатной системы. Координатная система помогает точно определять положение элементов на чертеже. В САПР обычно используется декартова система координат, где каждая точка имеет координаты (X, Y).

• Абсолютные координаты: координаты задаются относительно начала координат (0,0). Это удобно, когда нужно создать элемент в конкретной точке пространства.
• Относительные координаты: координаты задаются относительно последней точки. Это упрощает создание фигур, когда нужно построить, например, линию, отступив определённое расстояние от уже созданной точки.

Использование координат позволяет создавать точные чертежи, так как каждая фигура может быть построена с учётом её точных размеров и положения на плоскости.

Построение сложных фигур: многоугольники и звёзды

После освоения простых фигур ученики могут переходить к построению более сложных элементов, таких как многоугольники и звёзды.

• Многоугольники: многоугольники строятся с использованием инструмента “Многоугольник”, где необходимо задать количество сторон и радиус описанной окружности. В САПР можно задать также внутренний радиус, если речь идёт о правильных многоугольниках.

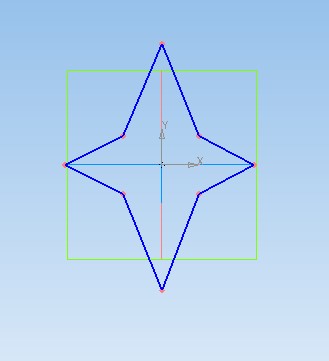

• Звёзды: для построения звезды в САПР можно использовать комбинацию точек и отрезков. Сначала задаются вершины, затем они соединяются отрезками. Таким образом, создаётся звездочка.

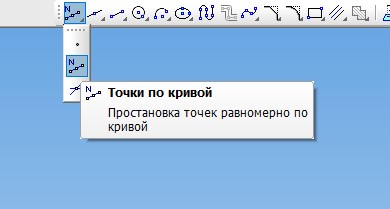

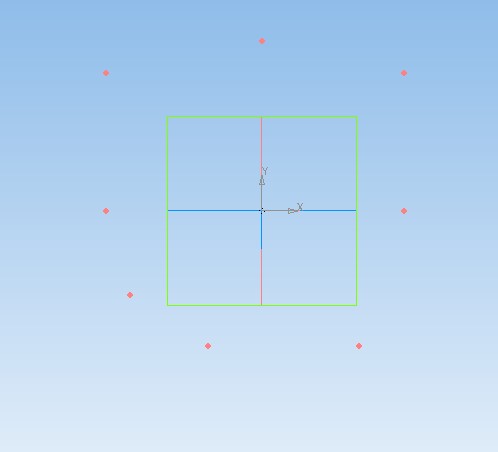

Звездочку можно построить и так: сначала нарисовать вспомогательную окружность и проставить на ней систему точек:

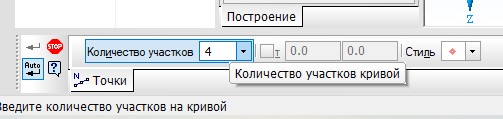

Выбрать количество точек – 5.

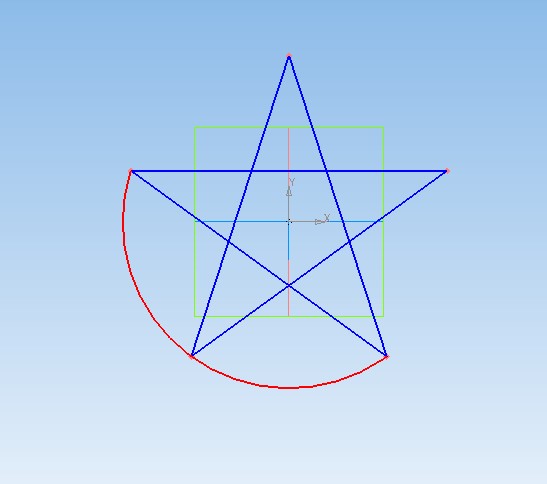

Затем соединяем эти точки так, как мы обычно рисуем пятиконечную звезду и удаляем ненужную окружность (редактор – удаление – удалить часть кривой):

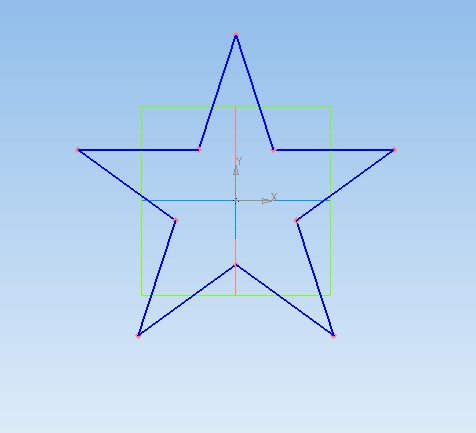

Далее выбираем команду (редактор – удалить – удалить часть кривой между двумя точками) стираем ненужные линии внутри звезды. И получаем пятиконечную звезду:

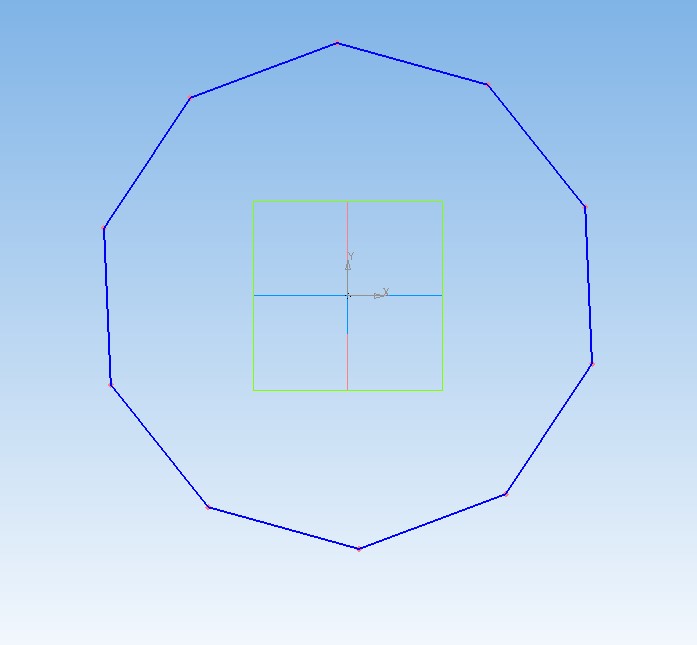

Кстати, также как и звезду – вы можете нарисовать правильные (с равными сторонами) треугольник, и пятиугольник, и шестиугольник и десятиугольник:

Команды и инструменты для работы с фигурами

Для работы в САПР предусмотрено множество команд и инструментов, которые позволяют не только строить фигуры, но и изменять их форму и положение.

• Инструмент “Смещение”: позволяет создавать параллельные копии существующих линий. Это удобно для создания контуров и дублирования элементов.
• Команда “Поворот”: используется для поворота фигуры относительно заданной точки. Например, можно повернуть квадрат на 45 градусов, чтобы он стал ромбом.
• Инструмент “Масштабирование”: позволяет изменять размеры фигуры, сохраняя её пропорции. Например, можно увеличить круг в два раза или уменьшить треугольник в три раза.
• Команда “Обрезка”: позволяет удалять ненужные части линий, чтобы очистить чертёж и оставить только необходимые элементы.

Эти инструменты помогают создавать более сложные конструкции, используя базовые фигуры как основу.

Практическое применение построения геометрических фигур в САПР

Построение геометрических фигур в САПР имеет большое практическое значение. САПР помогает создавать чертежи, которые могут использоваться в дальнейшем для производства деталей и сборки конструкций. В школах учащиеся могут применять свои знания для создания простых схем и макетов, что помогает развивать пространственное мышление и навыки черчения.

• Проектирование деталей: построение фигур позволяет создавать чертежи деталей, которые затем могут быть изготовлены на производстве. Например, создавая чертёж металлической пластины с отверстиями, ученик учится точно задавать размеры и расположение элементов.
• Создание архитектурных планов: с помощью простых фигур в САПР можно создавать планы помещений. Прямоугольники используются для стен, линии для дверей, а окружности для элементов декора.
• Разработка моделей для 3D-печати: современные САПР позволяют создавать модели, которые затем можно напечатать на 3D-принтере. Построение геометрических фигур является первым шагом в создании таких моделей.

Основные ошибки при построении фигур и как их избежать

При работе в САПР важно соблюдать точность, так как даже небольшая ошибка может привести к неправильному чертежу. Рассмотрим основные ошибки, которые могут возникнуть, и способы их избежать:

• Неточное задание координат: часто начинающие пользователи ошибаются при вводе координат, что приводит к неправильному положению фигур. Чтобы избежать этого, важно внимательно проверять введённые значения и использовать привязки, которые предлагаются программой.
• Неиспользование слоёв: в САПР можно использовать слои для организации чертежа. Если не использовать слои, чертёж может стать слишком сложным и неудобным для работы. Рекомендуется разделять элементы по разным слоям — это упрощает редактирование и улучшает визуализацию.
• Перекрытие элементов: иногда элементы могут перекрывать друг друга, что делает чертёж нечитаемым. Чтобы избежать этого, следует внимательно планировать расположение фигур и использовать инструмент “Обрезка” для удаления ненужных линий.

Выводы

Построение геометрических фигур в САПР — это важный навык, который помогает учащимся понять основы черчения и проектирования. САПР предоставляет удобные инструменты для создания как простых, так и сложных фигур, а также для их редактирования и адаптации под конкретные задачи. Знание основных инструментов, таких как “Смещение”, “Поворот”, “Масштабирование” и “Обрезка”, позволяет ученикам уверенно работать в программе и создавать качественные чертежи. Эти навыки пригодятся в дальнейшем обучении и работе, будь то в инженерии, архитектуре или других областях, связанных с проектированием и черчением.
