Тема урока “Развертка деталей макета. Разработка графической документации.” изучается по технологии в 7 классе согласно обновленной ФРП ООО. На этом уроке вы узнаете – что такое развертка деталей и зачем она нужна, основные этапы создания развертки, как осуществляется разработка графической документации.
Что такое развертка деталей?
Развертка деталей — это плоское изображение поверхности трёхмерного объекта, которое помогает увидеть, как деталь выглядит в развёрнутом состоянии. Развертки необходимы для создания объёмных моделей и макетов, поскольку они позволяют подготовить плоские части для сборки сложных трёхмерных конструкций. Обычно развертки используются при работе с различными материалами, такими как картон, бумага, металл или пластик.
Развертка представляет собой чертёж или схему, на которой изображены все грани объекта в одной плоскости. Это помогает точно вырезать материал, зная размеры и форму каждой грани будущей детали. После того как все части развертки будут вырезаны, их можно сложить и соединить, чтобы получить готовую модель.
Для чего нужны развертки деталей?
Развертки деталей широко применяются в самых разных областях. Они важны как в промышленном производстве, так и в макетировании, архитектуре, дизайне и образовании. Вот несколько ключевых применений разверток:
- Моделирование и макетирование: При создании макетов зданий, техники, мебели и других объектов развертки позволяют создавать точные модели из бумаги, картона или других материалов. Это полезно для того, чтобы наглядно представить трёхмерную конструкцию.
- Промышленное производство: В производстве различных деталей из металла или пластика развертки помогают точно рассчитать размеры и форму исходной заготовки. Это важно для минимизации потерь материалов и для повышения точности изготовления.
- Дизайн упаковки: В производстве упаковки для товаров развертка является важной частью процесса проектирования. Она позволяет разработать удобную и прочную упаковку, которая легко собирается и сохраняет товар в целости.
- Костюмы и одежда: В швейном деле используются выкройки, которые являются своего рода развертками для тканей. Благодаря выкройкам портные могут точно рассчитать форму и размеры деталей одежды для их дальнейшей сборки.
- Обучение и развитие навыков: Для учеников развертка — это важный элемент учебного процесса, помогающий лучше понять пространственные формы, логику построения объектов и их последующую сборку. Это также развивает пространственное мышление и навыки работы с графической документацией.
Этапы создания развертки
Создание развертки — это сложный, но важный процесс, который требует аккуратности и точности. Для успешного создания развертки важно соблюдать несколько ключевых этапов:

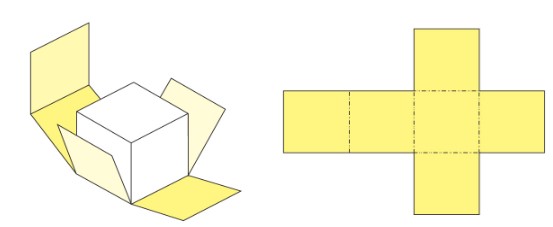

- Изучение формы объекта: Прежде чем приступить к созданию развертки, необходимо изучить форму объекта. Нужно понять, из каких простых геометрических фигур состоит объект, как соединяются его грани и как они разворачиваются на плоскость. Например, куб имеет шесть одинаковых квадратных граней, которые можно легко разложить в одну линию на плоском листе.
- Построение эскиза: На этом этапе создаётся предварительный чертёж развертки. Это может быть сделано вручную на бумаге или с использованием компьютерных программ. Важно следить за точными размерами и формой всех частей, чтобы развертка была правильной.
- Указание линий сгиба и соединения: Когда чертёж готов, на развертке отмечаются линии сгиба, по которым будет осуществляться сборка детали. Эти линии помогают точно складывать материал, превращая плоскую заготовку в объёмную деталь. Также нужно указать места соединения, где части развертки будут склеиваться или крепиться друг к другу.
- Перенос развертки на материал: Когда развертка готова, её необходимо перенести на материал, из которого будет изготовлена деталь. Это может быть бумага, картон, металл или пластик. Нужно аккуратно вырезать все части, следуя линиям развертки.
- Сборка модели: Последний этап — это сборка модели из вырезанных частей. Сначала все части сгибаются по указанным линиям, а затем соединяются в единое целое. Важно следить за тем, чтобы все грани и соединения были точными, чтобы готовая деталь выглядела аккуратно и правильно.
Графическая документация для разверток
Разработка графической документации — это важный этап в создании разверток и макетов. Графическая документация включает в себя различные чертежи, схемы и инструкции, которые помогают точно воспроизвести модель. Эта документация необходима для того, чтобы процесс сборки был понятен и понятен даже тому, кто не участвовал в проектировании.
Графическая документация может содержать несколько важных элементов:
- Чертёж развертки: На чертеже показана каждая грань детали в плоском виде. Все размеры и углы должны быть указаны с точностью, чтобы детали точно сошлись при сборке. Важно также отметить, где будут располагаться линии сгиба и места крепления.
- Инструкция по сборке: В графической документации часто приводятся пошаговые инструкции по сборке модели. Это может быть текстовое описание или иллюстрации, которые показывают, как правильно сгибать и соединять части развертки.
- Изображение готового объекта: Для удобства на графической документации можно разместить изображение готового трёхмерного объекта, чтобы было понятно, к какому результату нужно стремиться. Это помогает лучше представить конечную цель сборки.
- Указание материалов и инструментов: Графическая документация также может содержать информацию о материалах, из которых нужно вырезать детали, и о необходимых инструментах для сборки. Это помогает подготовиться к работе и избежать ошибок при выборе материалов.
Программы для создания разверток и графической документации
На сегодняшний день существует множество компьютерных программ, которые значительно облегчают процесс создания разверток и разработки графической документации. Такие программы позволяют автоматически рассчитывать размеры и формы деталей, создавая точные чертежи и схемы.
Вот несколько популярных программ, используемых для создания разверток:
- AutoCAD: Это одна из самых популярных программ для черчения и проектирования. AutoCAD позволяет создавать точные развертки, а также разрабатывать подробную графическую документацию.
- CorelDRAW: Эта программа широко используется для создания графических изображений и чертежей. С её помощью можно создавать развертки для печати на различных материалах.
- SketchUp: Программа для трёхмерного моделирования, которая позволяет создавать как объёмные модели, так и их развертки. SketchUp полезен для создания макетов зданий, мебели и других объектов.

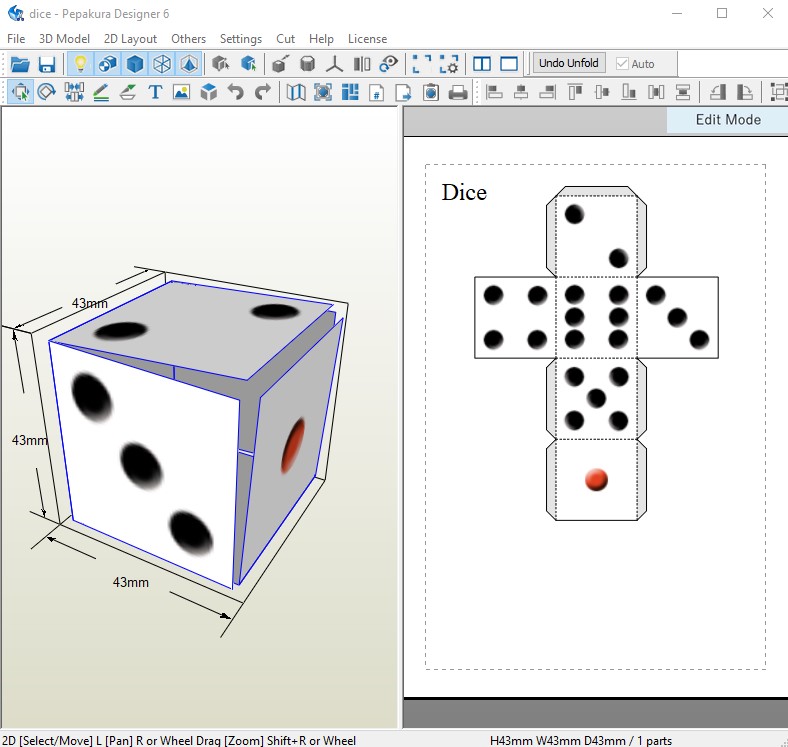

- Pepakura Designer: Специализированная программа для создания разверток. Она автоматически преобразует трёхмерные модели в плоские развертки, которые можно вырезать и собрать.
Использование таких программ значительно упрощает процесс проектирования, позволяя точно рассчитать размеры и формы деталей, а также создавать удобные и понятные схемы для сборки.
Как сделать развертку в САПР Компас 3d

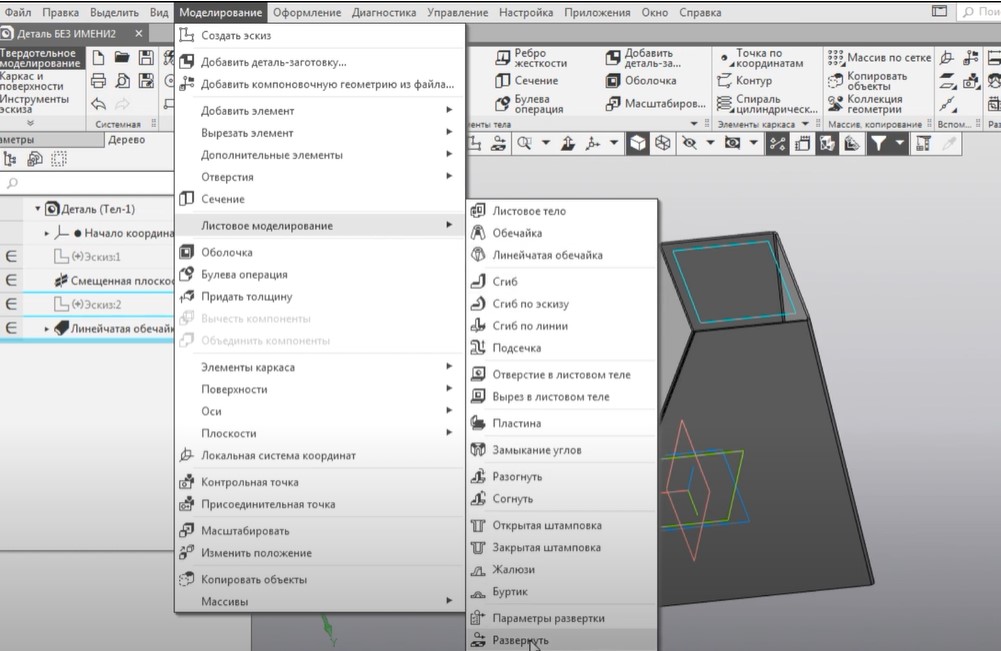

Чтобы сделать развертку в Компас 3d надо зайти на вкладку Моделирование, затем найти команду “Листовое моделирование” и нажать “Развернуть”:

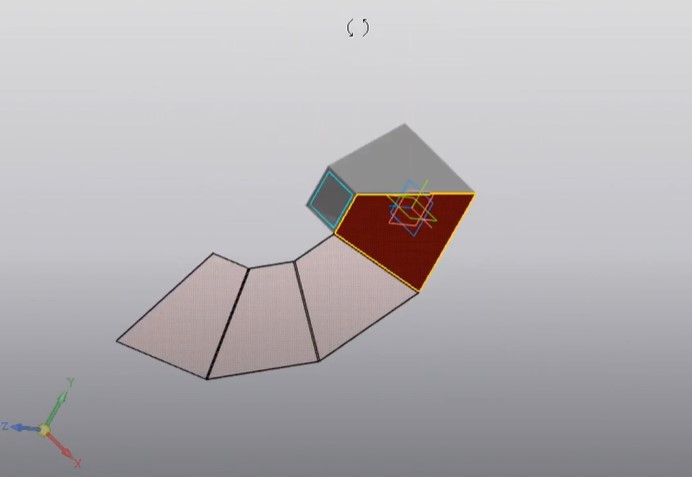

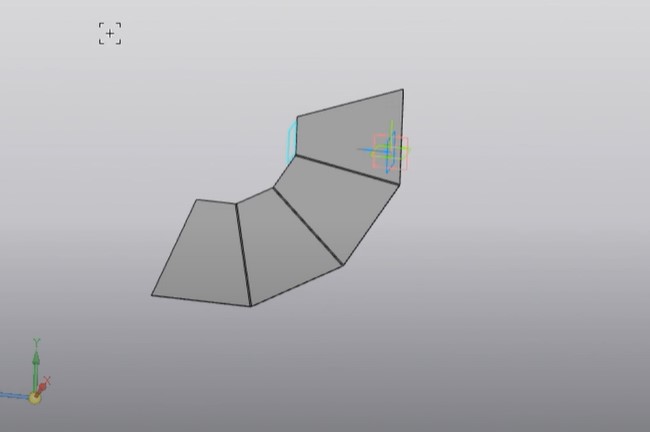

После этого кликаем левой кнопкой по любой грани детали и получаем развертку:
Важно! Развертку можно выполнить только в профессиональной версии Компаса 3d.
Развертки и творчество
Создание разверток — это не только инженерная задача, но и творческий процесс. Разработка моделей и макетов требует внимательности, аккуратности и креативного мышления. Развертки позволяют воплощать самые разнообразные идеи в реальность: от простых бумажных моделей до сложных архитектурных макетов.
Ученики, осваивающие создание разверток, развивают не только технические навыки, но и творческое мышление. Им приходится работать с разными формами, искать способы соединения частей, решать задачи по созданию уникальных моделей. Это помогает развивать пространственное мышление и навыки проектирования.
Выводы
Развертка деталей и разработка графической документации — это важный процесс, который лежит в основе создания трёхмерных объектов и макетов. Умение создавать развертки помогает учащимся лучше понимать пространственные формы, развивает их навыки работы с чертежами и проектами. Освоение этого навыка полезно не только для школьных проектов, но и для дальнейшего изучения технологий, инженерии и дизайна.
